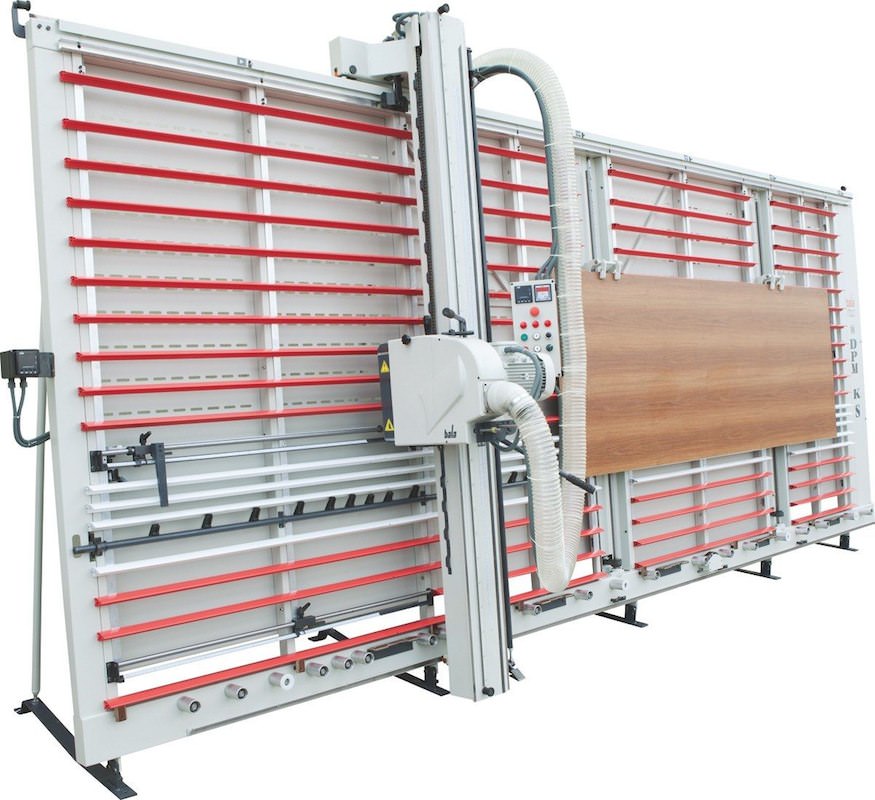

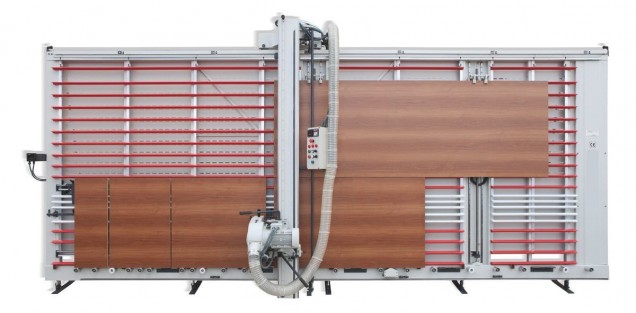

SEZIONATRICE VERTICALE MAKK Mod.DPM-KS CON SISTEMA A PINZE PER BLOCCAGGIO PANNELLI – Norme CE.
Piano spostabile Automatico. Taglio Pannelli mm.5100×2100 (2200).
Incluso Gruppo Incisore e Visualizzatore digitale per tagli verticali e orizzontali.
Macchina per il taglio di pannelli sia in verticale che in orizzontale, per ogni esigenza di taglio, con il migliore rapporto qualità prezzo sul mercato.

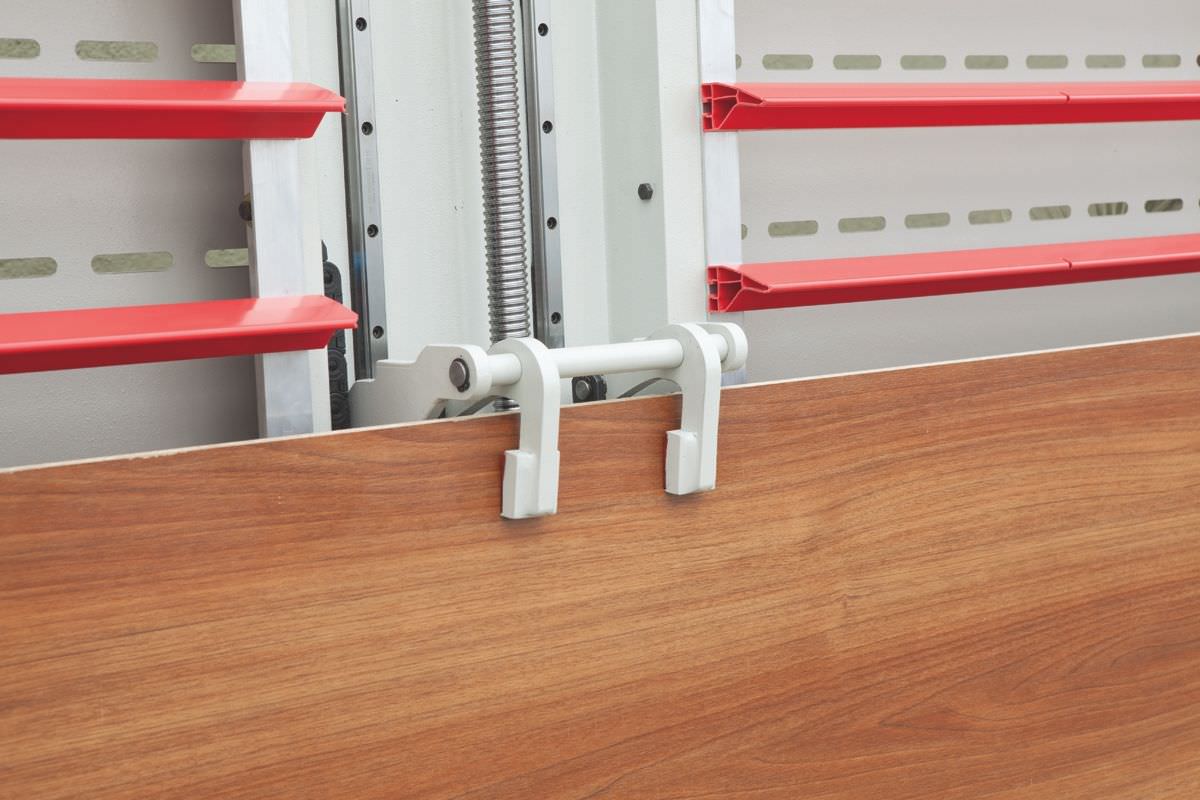

Sistema di Bloccaggio Pannelli con Pinze.
Il sistema di pinze di bloccaggio dei pannelli utilizzato per il modello DPM-KS, mette ancora una volta in evidenza la sua peculiarita’ nel taglio verticale.
Grazie a questo sistema anche un solo operatore puo’ tagliare nelle dimensioni desiderate anche grandi pannelli senza il minimo sforzo.
Con il sistema a controllo PLC si possono eseguire tagli di precisione da 0,05 mm.
Con il Sistema di bloccaggio Pneumatico presente nel modello DPM-KS, il pannello si puo’ rifilare nella parte inferiore.
Quindi il lavoro dell’operatore viene estremamente facilitato permettendo di eseguire un’operazione di taglio senza fatica e con la massima precisione.
Per il taglio di pannelli sia in verticale che in orizzontale in:
– Truciolare
– Truciolare Nobilitato
– Multistrati
– Legno massello
– MDF
– Plexiglass
– Policarbonato
– Materiali plastici
– Corian, ecc…

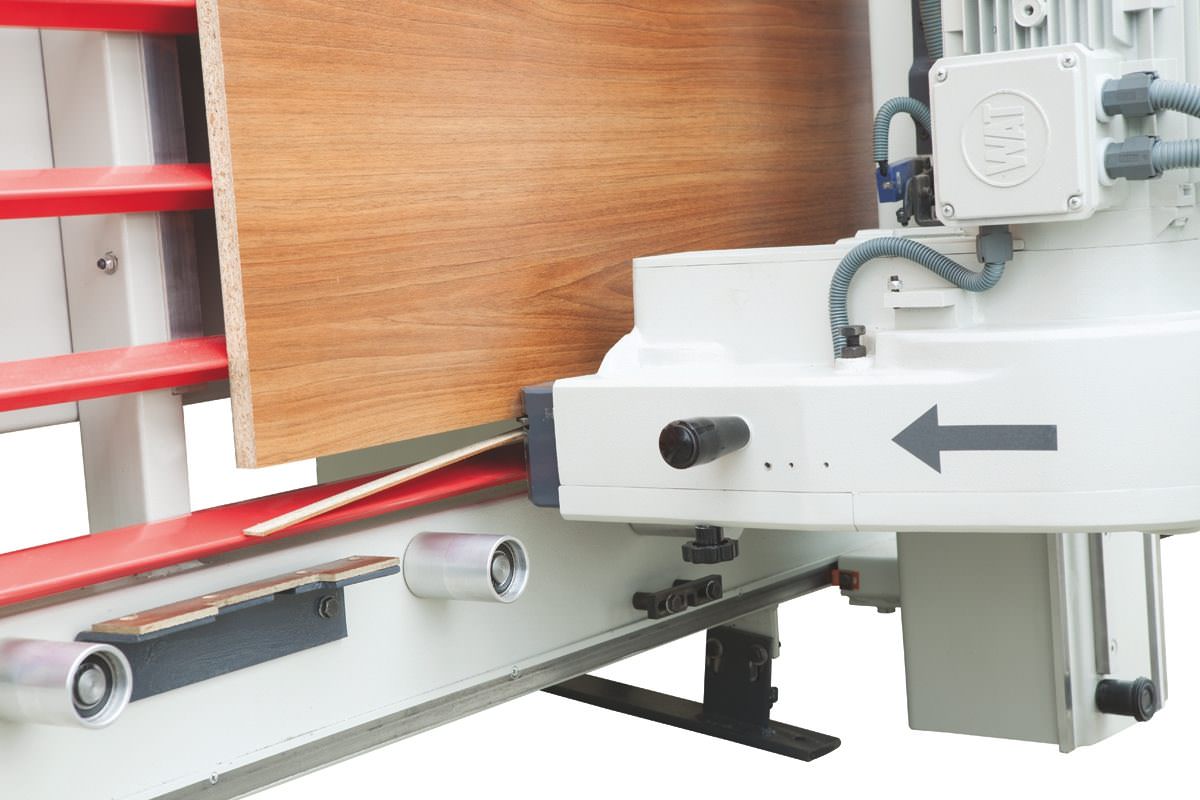

Gruppo Incisore.
Il gruppo incisore presente nella macchina permette di evitare le eventuali scheggiature che si possono determinare durante l’operazione di taglio di pannelli nobilitati, impiallicciati.
Sistema di Scorrimento Pannelli.
Le ruote di scorrimento pannelli a doppio cuscinetto di alta qualita’ e lavorate con precisione, permettono al pannello di scorrere liberamente sulla macchina.
Dispositivo Pezzi Corti.
Grazie a questo dispositivo, i pezzi di piccole dimensioni possono essere tagliati facilmente senza perdita di tempo da parte dell’operatore.
- Telaio interamente saldato, con piano di appoggio pannelli con listelli in profilo di Pvc, spostabile automaticamente per evitare il contatto nei tagli orizzontale con la lama circolare.
- Spostamento manuale del montante con gruppo lama per effettuare i tagli verticali ed orizzontali tramite leva con azionamento manuale.
- Regolatore manuale della profondità di taglio del pannello.
- Gruppo incisore con lama circolare conica, con trasmissione a cinghia.
- Visualizzatore digitali per la perfetta regolazione dei tagli in Verticale ed in Orizzontale.

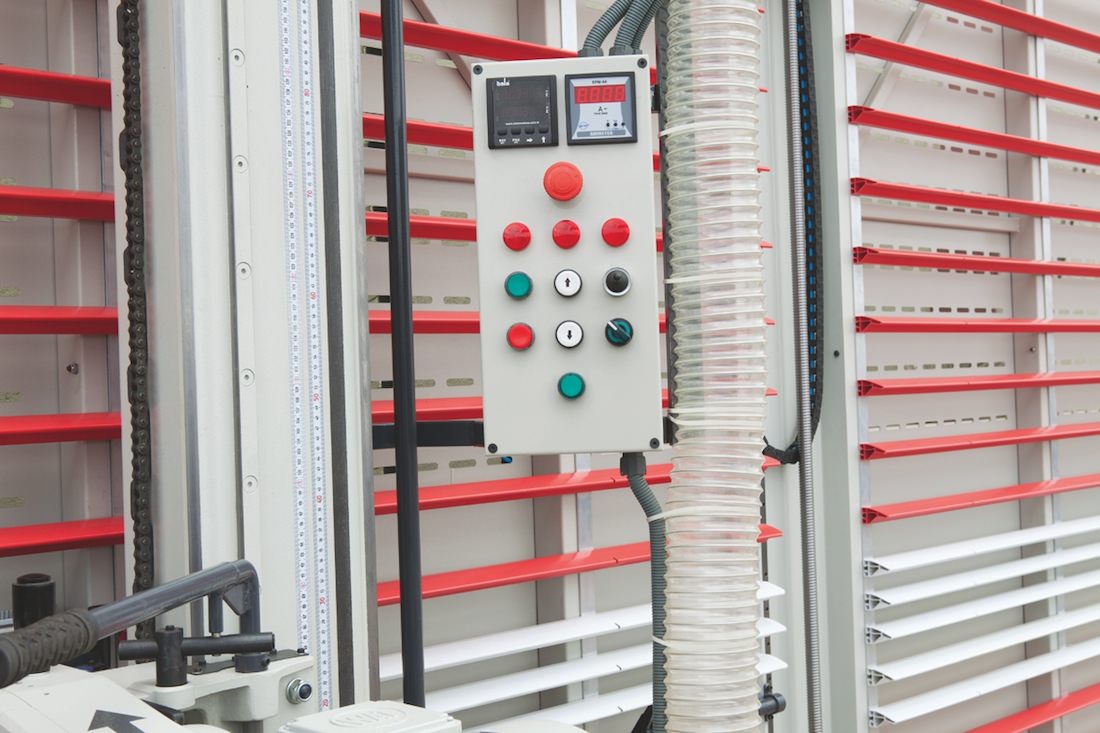

- Sistema a Pinze per bloccaggio pannelli con sistema a controllo PLC.
- Piano spostabile automatico, con funzionamento pneumatico.
- Dispositivo ribaltabile per l’appoggio di pezzi piccoli da tagliare.
- Kit dispositivo per tagli angolati.
- Posizionatori meccanici per i tagli orizzontali.
- N.2 battenti per i tagli verticali.
- Supporti inferiori appoggio pannelli con ruote in metallo.
- Dispositivi di sicurezza.
- Manuale di istruzioni e chiavi di servizio.
- Lama circolare HM
- Lama circolare per Gruppo incisore
Caratteristiche Tecniche:
– Visualizzatore digitale per misura tagli Orizzontali e Verticali
– Sistema a pinze per bloccaggio pannelli
– Piano spostabile: Automatico
– Potenza motore: 4 hp
– Consumo elettrico: 3 kw
– Volt. 400/50 Hz trifase
– Velocità di rotazione: 3000 giri/min
– Velocità rotazione lama circolare: 5800 giri/min
– velocità rotazione lama gruppo incisore: 7800 giri/min
– Massima altezza di taglio: 2100 mm
– Massima lunghezza di taglio: 5100 mm
– Massimo spessore di taglio: 50 mm
– Dimensione lama circolare: mm.250x30x3,2 Z=80 HM
– Dimensione lama incisore: mm.125x20x3 Z=24 HM Conico
– Dimensioni ingombro (L x H x L): 6030 mm x 2980 mm x 1150 mm
– Dimensioni imballo Telaio (L x H x L): 6030 mm x 2500 mm x 450 mm
– Dimensioni imballo Montante (L x H x L): 2500 mm x 1100 mm x 900 mm
– Peso complessivo: 960 Kg.
Su Richiesta
– Lunghezza di taglio orizzontale maggiorata fino a mm.8000
– Altezza di taglio mm.2200
– Motore Hp.5,5
– Voltaggio speciale
