Descrizione

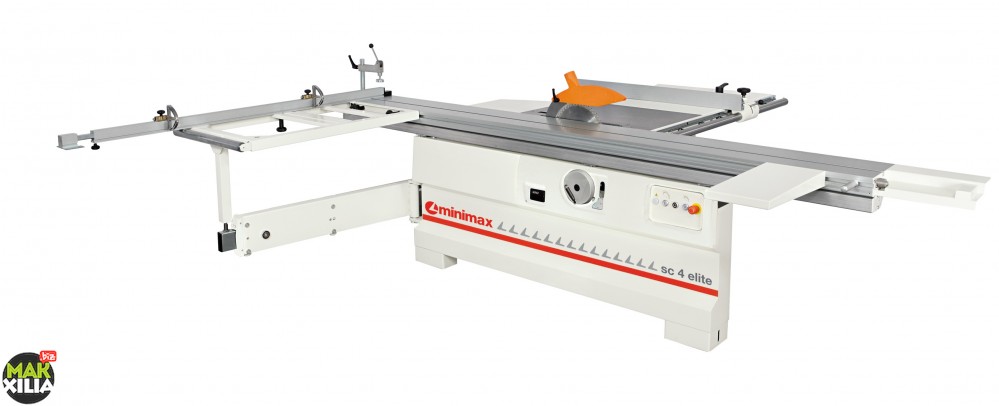

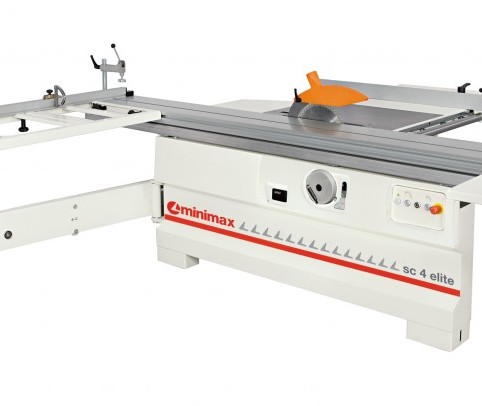

SQUADRATRICE MINIMAX (SCM Group) mod. SC4-ELITE CE

SQUADRATRICE MINIMAX (SCM Group) mod. SC4-ELITE CE

Caratteristiche tecniche

– dimensioni piano mm 560×840
– diametro max. lama sega con incisore montato mm 315
– inclinazione lama sega gradi 90-45
– sporgenza max. lama sega dal piano a 90 gradi con lama diam. 315 mm mm 100
. diam. 300 mm mm 92
. diam. 250 mm mm 67
– sporgenza max. lama sega dal piano a 45gradi con lama diam. 315 mm mm 70
. diam. 300 mm mm 64
. diam. 250 mm mm 47
– capacita’ max. a squadrare, versione STD mm 1800
– larghezza di taglio alla guida parallela mm 900
– velocita’ di rotazione lama g/min 4000
– 1 cappa di aspirazione con diametro mm 120
– 1 cappa di aspirazione con diametro mm 60
– motore HP 4 kW 3 Hz 50
– peso netto macchina base kg 460

Dotazione standard

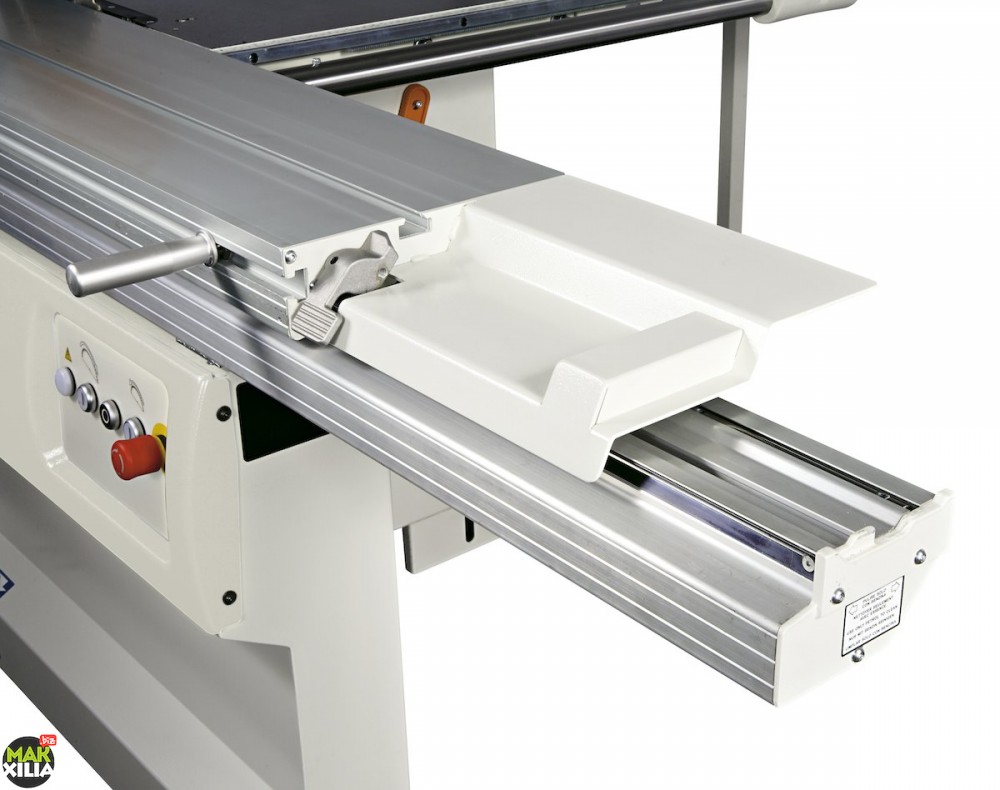

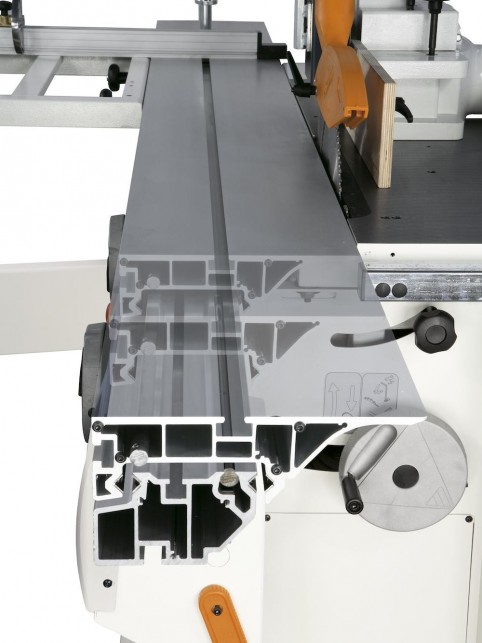

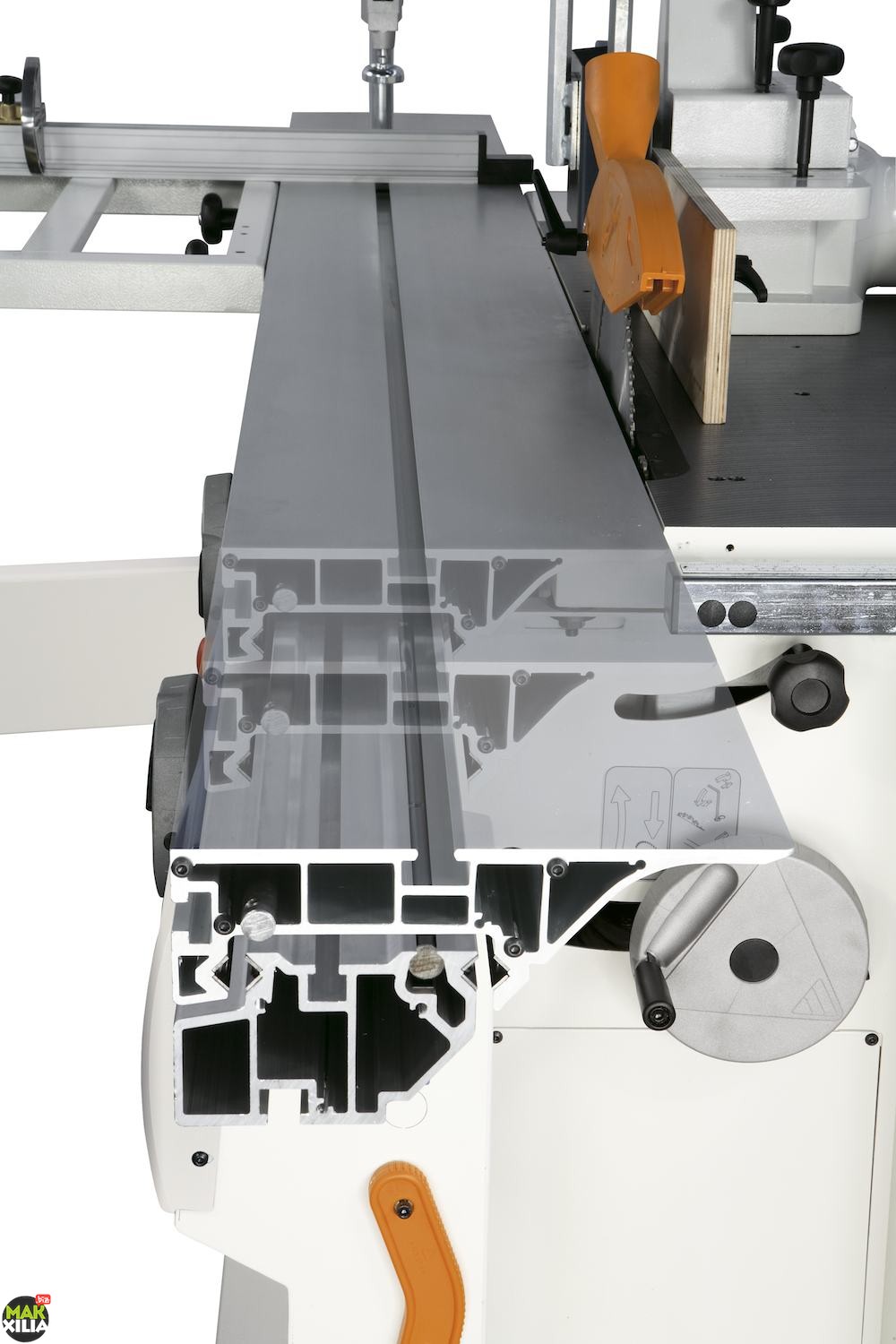

– carro in alluminio anodizzato (dimensioni 290x142x1700 mm) scorrevole su guide di elevata precisione in acciaio temperato

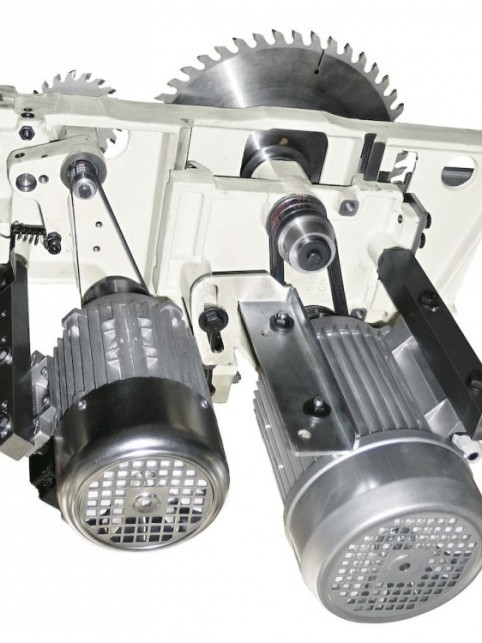

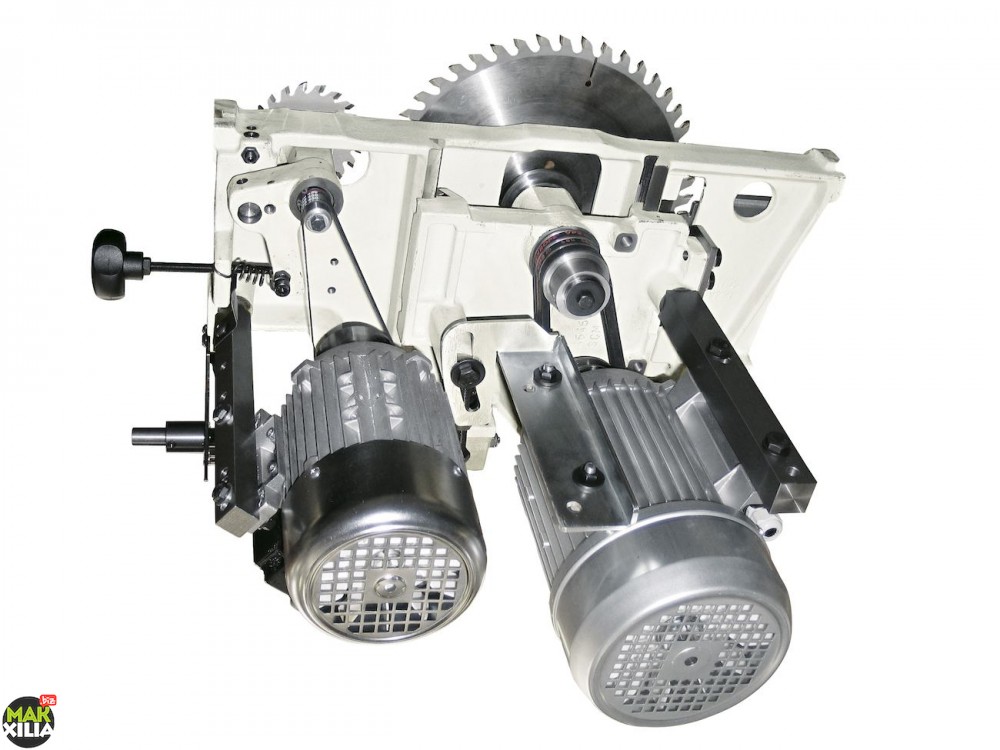

– gruppo sega in ghisa con sollevamento mediante guida a coda di rondine ed inclinazione mediante lunette laterali

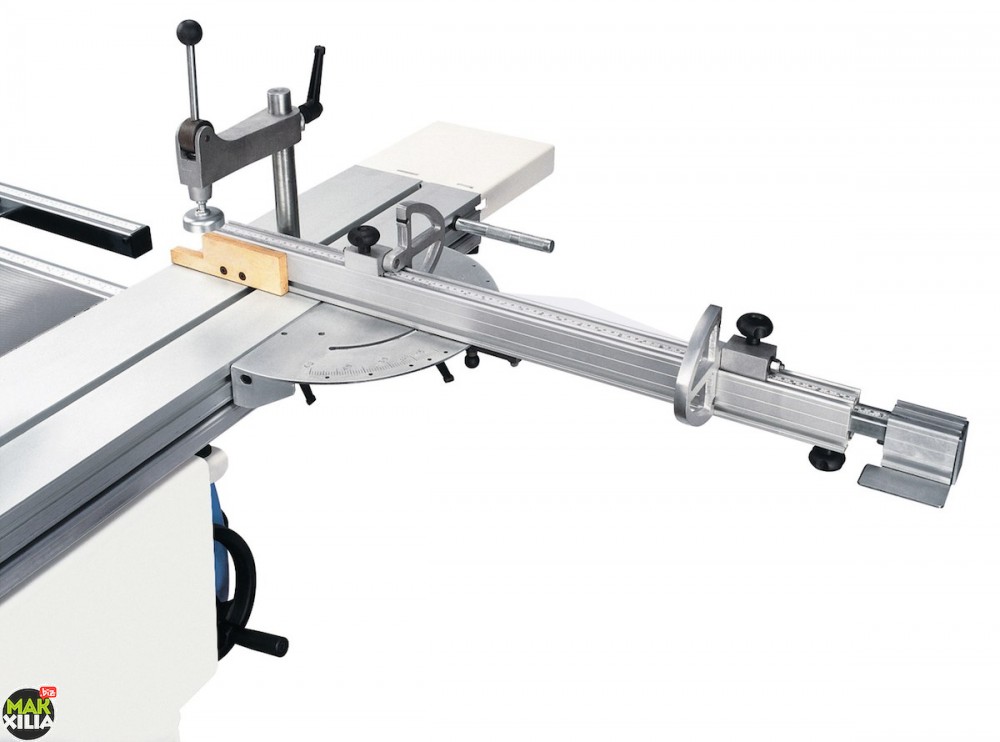

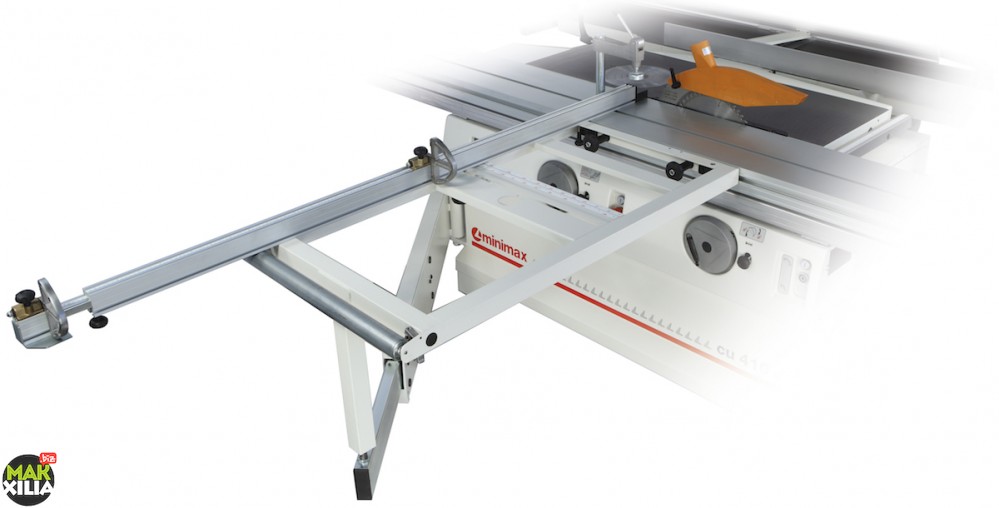

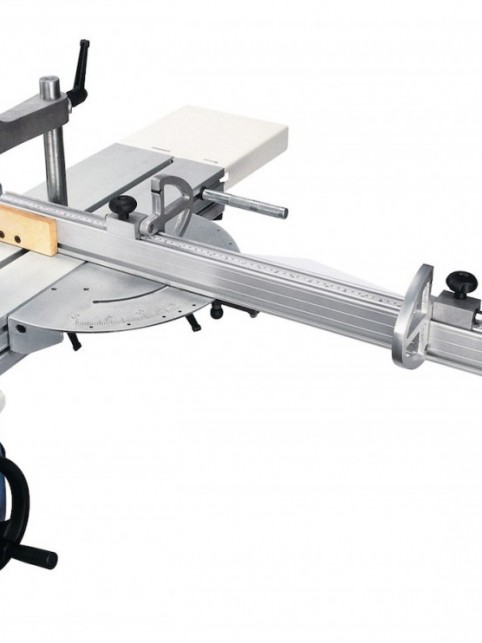

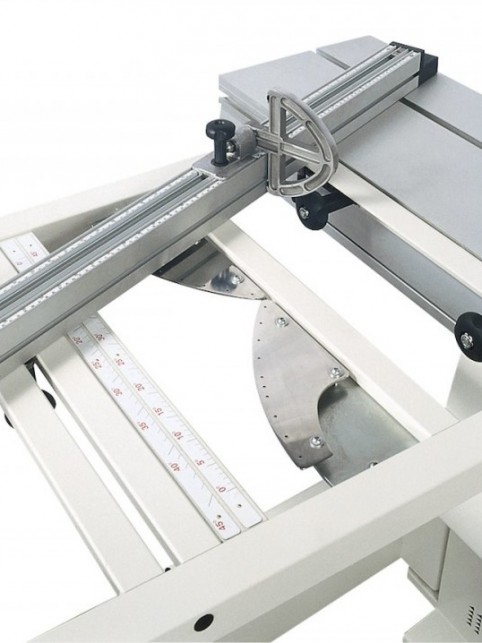

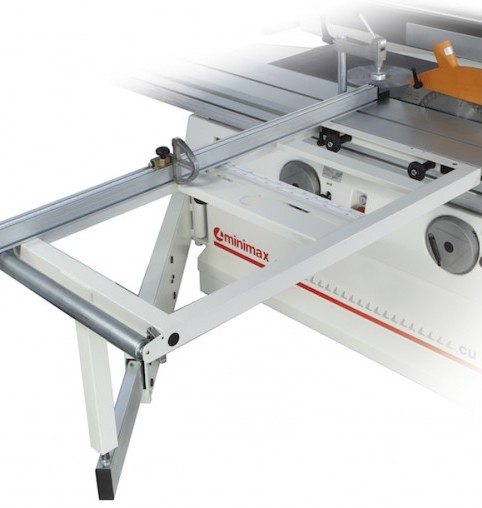

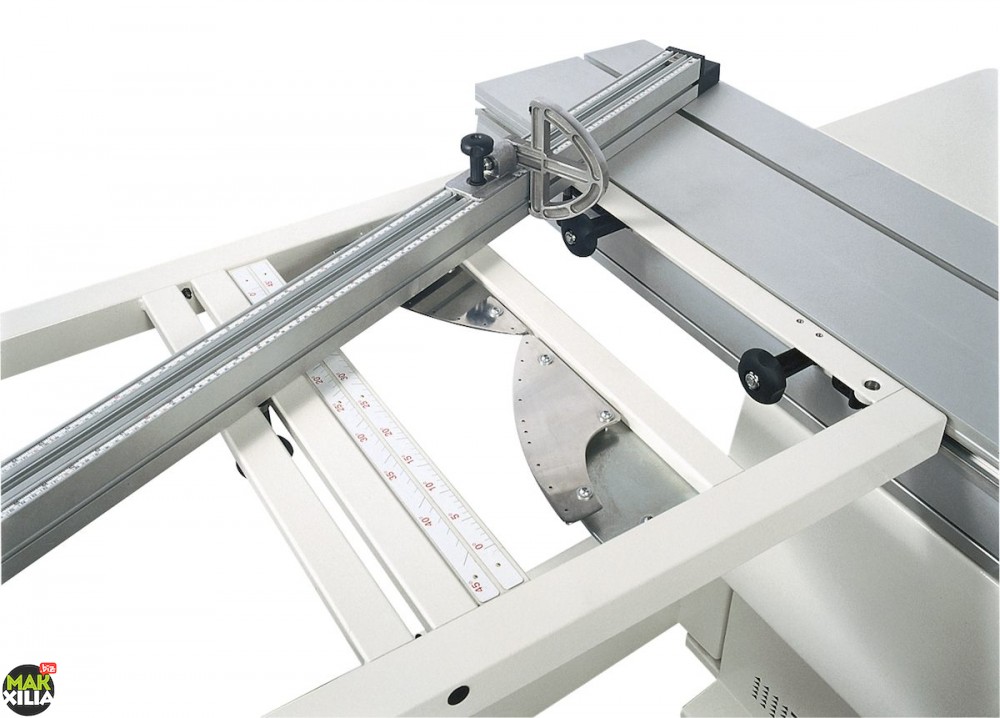

– telaio a squadrare dimensioni 1100×650 mm completo di
. guida telescopica L=1840 mm (3200), con 2 battute di squadro reversibili e braccio stringipezzo
. sostegno telescopico a bandiera

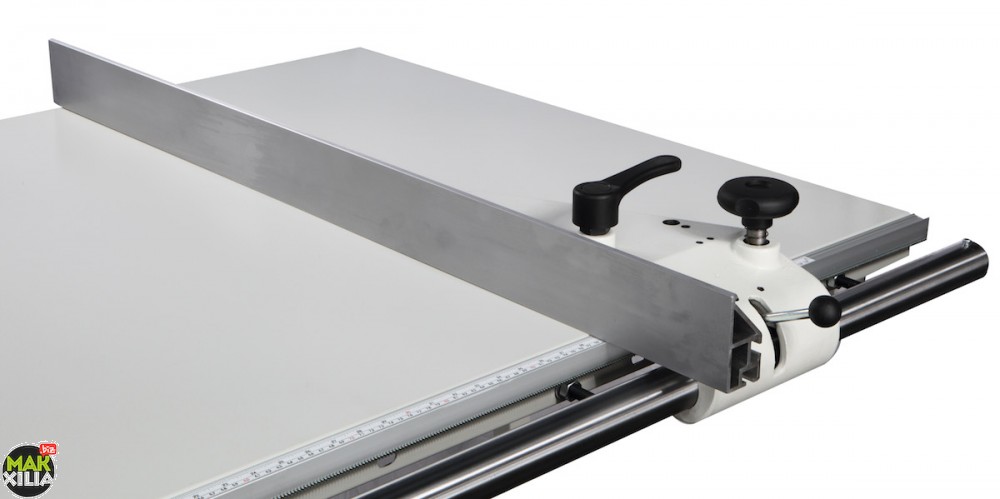

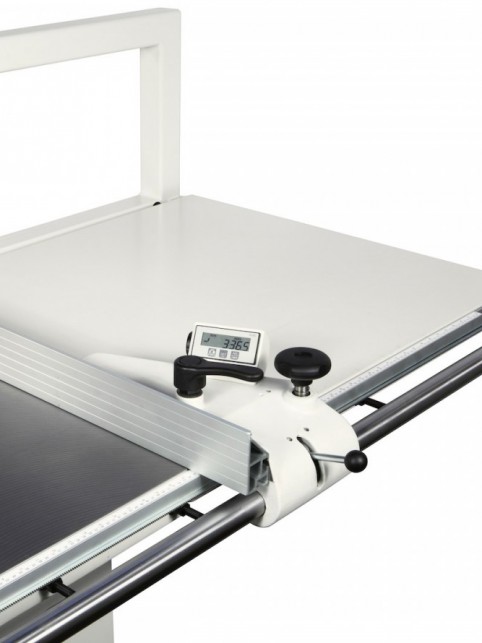

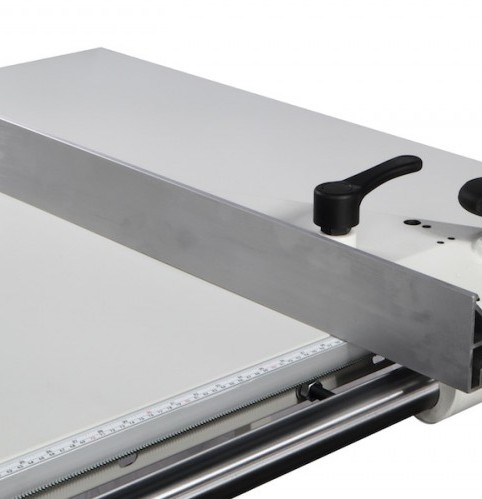

– guida sega L=1200 mm per taglio parallelo con regolazione micrometrica e bloccaggio ad eccentrico, completa di supporto in alluminio

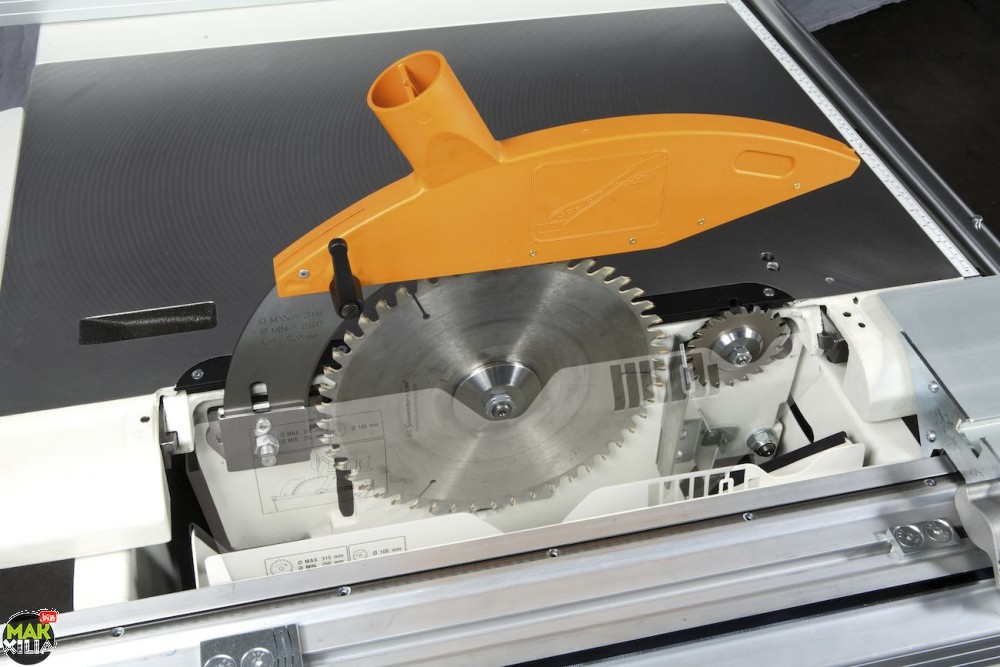

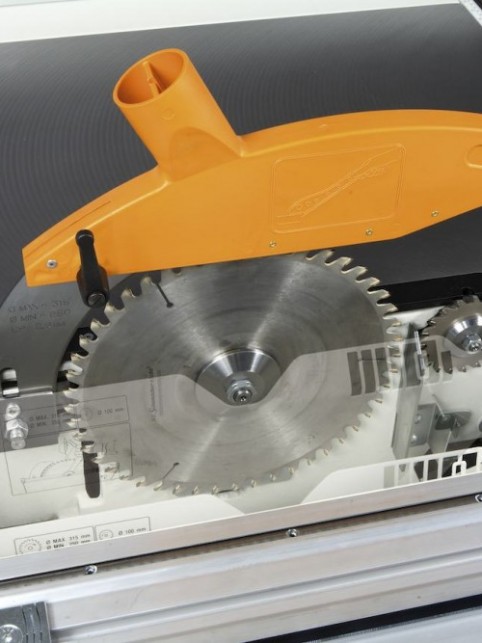

– protezione lama al coltello divisore con presa d’aspirazione diam. 60 mm
– piano di lavoro in ghisa fortemente nervato

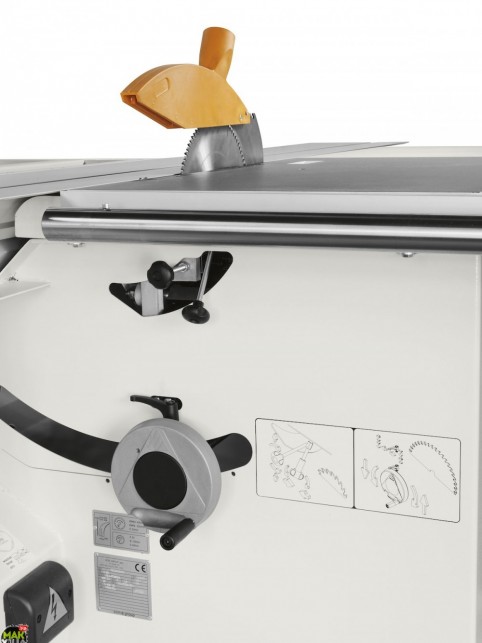

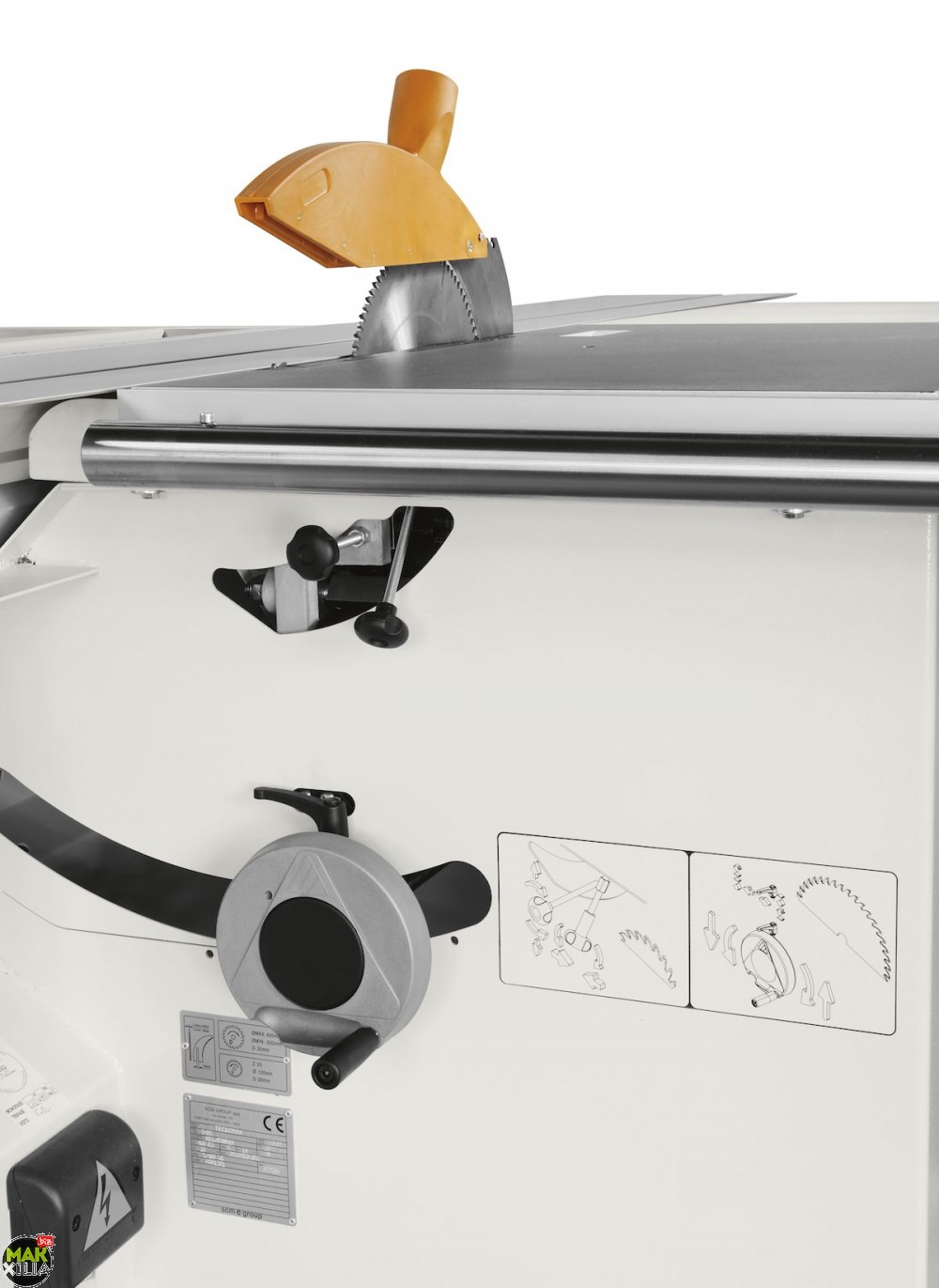

– regolazione gruppo sega mediante volantini fissi

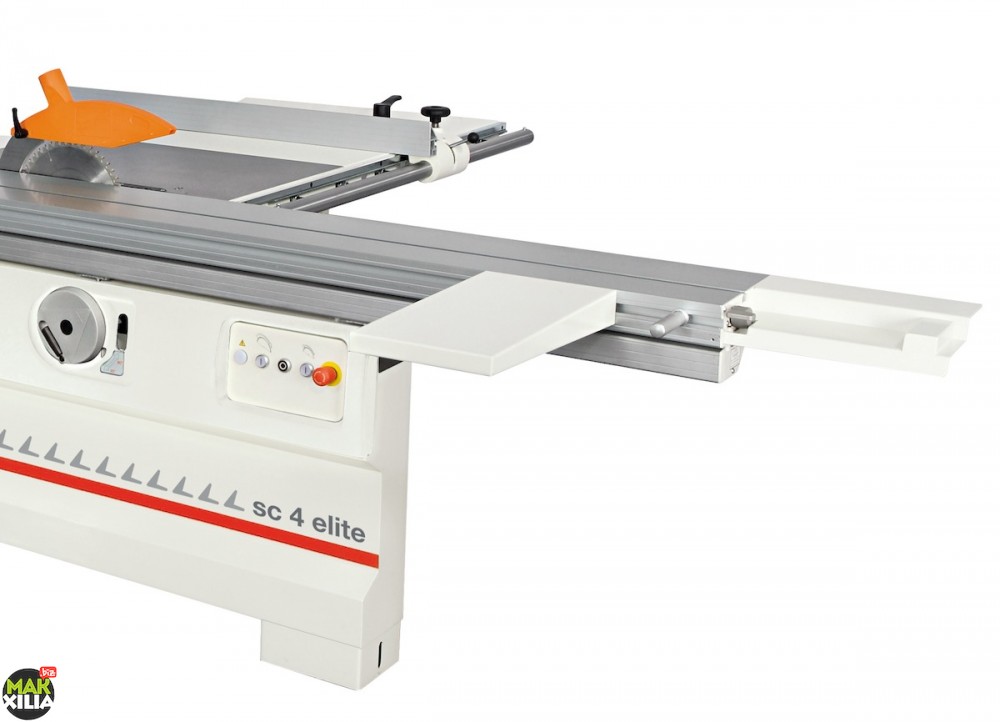

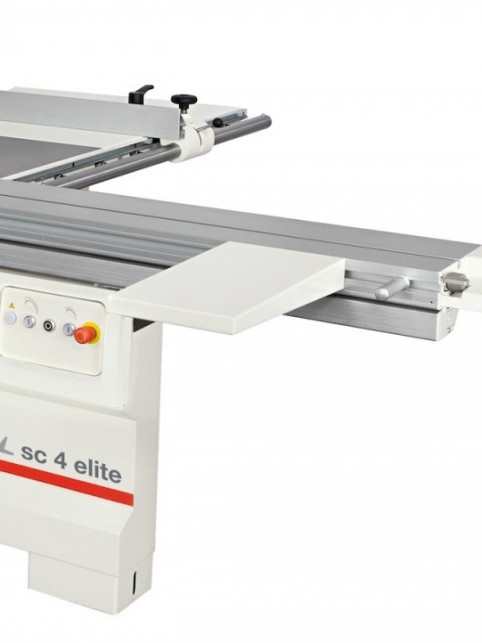

– prolunga al piano lato uscita
– lettura inclinazione gruppo sega sul fronte macchina mediante indicatore digitale meccanico
