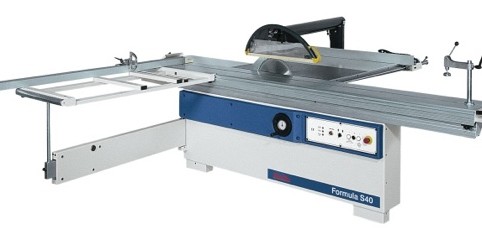

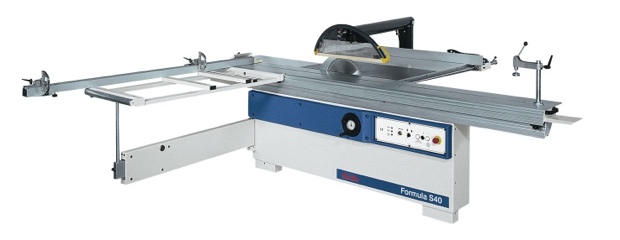

SQUADRATRICE FORMULA (SCM Group) mod.S/40 CE

SQUADRATRICE FORMULA (SCM Group) mod.S/40 CE

COD: S/40 Categorie: ,

Descrizione

SQUADRATRICE FORMULA (SCM Group) mod.S/40 CE

– sportello di accesso al cambio lame con bloccaggi
rapidi e microinterruttore di sicurezza
– protezione alla lama tipo sospeso
– pulsanti di emergenza sul fronte macchina e lato
guida parallela
– freno motore automatico
– certificato di conformita’ secondo norme CE

SQUADRATRICE FORMULA (SCM Group) mod.S/40 CE

Caratteristiche tecniche

– capacita’ a squadrare con carro e battuta estensibile 3200×3200 mm.
– massimo diametro lama 400 mm.
– inclinazione lama 45 gradi
– max. altezza di taglio con lama 400 mm a 90 gradi 130 mm.
– max. altezza di taglio con lama 400 mm a 45 gradi 92 mm.
– velocita’ di rotazione lama 4000 g/min
– velocita’ di rotazione incisore 8500 g/min
– diametro lama incisore 120 mm.
– diametro bocca d’aspirazione al basamento 120 mm.
– diametro bocca d’aspirazione alla protezione lama 80 mm.
– larghezza di taglio su guida parallela 1270 mm.
– potenza motore 5,5 kW 7,5 HP 50 Hz
– potenza motore incisore 0,75 kW 1 HP 50 Hz
– dimensioni mm.3300x1200x1200
– peso Kg.850

Dotazione standard

– carrello in estruso di alluminio anodizzato con sistema di scorrimento a
contatto archi-forme su guide in acciaio temprate e rettificate fissate
mediante sistema di ribaditura
– bloccaggio del carro in posizione operatore
– sollevamento ed inclinazione del gruppo lame mediante volantini dal fronte
macchina
– visualizzazione dell’inclinazione del gruppo lame sul fronte macchina
– gruppo incisore (senza lama) con motore indipendente e messa a punto
dall’esterno macchina
– protezione lama montata sul coltello divisore
– braccio stringipezzo eccentrico
– estensione al piano di uscita
– protezione magnetotermica
– pulsante d’emergenza
– interruttore generale lucchettabile
– trasformatore per circuito ausiliario 110 V.
– avviamento diretto del motore principale

GRUPPO PORTALAMA

Una struttura sovradimensionata ed un piano in ghisa rettificato,
oltre ad un gruppo operatore innovativo, evitano la creazione di vibrazioni
garantendo un’ottima qualita’ di finitura.

La regolazione in altezza su guide tonde assicura
movimentazioni fluide anche dopo anni di utilizzo.

Tutti i controlli sono sul fronte macchina in posizione facilmente accessibile ed ergonomica:
un ulteriore risparmio di tempo nella preparazione del taglio.

REGOLAZIONE INCISORE

Il sollevamento e lo spostamento trasversale della lama incisore sono ottenuti
attraverso un sistema a leve che garantisce la totale assenza di giochi, sono così possibili
veloci posizionamenti limitando i tagli di prova.

CARRO

Il carro deve avere soprattutto 2 caratteristiche: scorrevolezza e precisione, anche nel tempo.
Sulle seghe circolari serie FORMULA si applica un sistema di scorrimento esclusivo:
dei profili di alluminio rigidi, con delle guide di acciaio rettificate ad arco e
montate tramite ribaditura, permettono precisione rettilinea di +/-0,05 mm.
sull’intera lunghezza del carro.
Il risultato e’ notevole: la stessa precisione anche dopo anni di utilizzo intensivo
senza nessun tipo di manutenzione.
5 anni di garanzia

TELAIO DI SQUADRO DI GRANDI DIMENSIONI

Permette la squadratura di pannelli fino a mm. 3200×3200.
E’ dotato di riga completa di 2 battute reversibili e di rullo folle
per facilitare il carico di grandi pannelli.
Con la riga sono possibili anche tagli angolati fino a 45 gradi.
