Descrizione

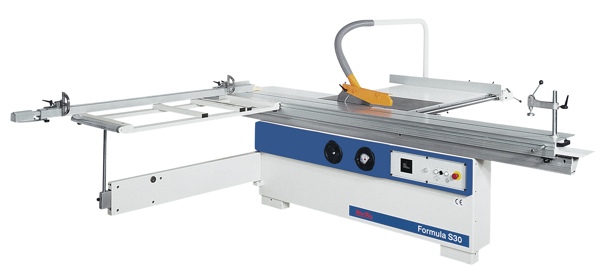

SQUADRATRICE FORMULA (SCM Group) mod.S/30 CE
– sportello di accesso al cambio lame con bloccaggi
rapidi e microinterruttore di sicurezza
– pulsanti di emergenza sul fronte macchina e lato
guida parallela
– certificato di conformita’ secondo norme CE

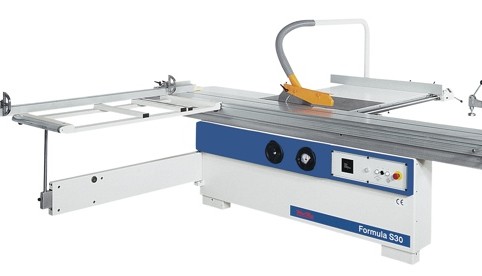

SQUADRATRICE FORMULA (SCM Group) mod.S/30 CE
Caratteristiche tecniche
– capacita’ a squadrare con carro e battuta estensibile 3200×3200 mm
– massimo diametro lama 315 mm
– inclinazione lama 45 gradi
– max. altezza di taglio con lama 315 mm a 90 gradi 100 mm
– max. altezza di taglio con lama 315 mm a 45 gradi 70 mm
– velocita’ di rotazione lama 4000 g/min
– velocita’ di rotazione incisore 8500 g/min
– diametro lama incisore 120 mm
– diametro bocca d’aspirazione al basamento 120 mm
– diametro bocca d’aspirazione alla protezione lama 60 mm
– larghezza di taglio su guida parallela 1270 mm
– potenza motore 4 kW 5,5 HP 50 Hz
– potenza motore incisore 0,75 kW 1 HP 50 Hz
– dimensioni mm.3300x1200x1200
– peso Kg.760
Dotazione standard
– carrello in estruso di alluminio anodizzato con sistema di scorrimento a
contatto archiforme su guide in acciaio temprate e rettificate fissate
mediante sistema di ribaditura
– bloccaggio del carro in posizione operatore
– sollevamento ed inclinazione del gruppo lame mediante volantini dal fronte
macchina
– visualizzazione dell’inclinazione del gruppo lame sul fronte macchina
– gruppo incisore (senza lama) con motore indipendente e messa a punto
dall’esterno macchina
– protezione lama montata sul coltello divisore
– braccio stringipezzo eccentrico
– estensione al piano di uscita
– protezione magnetotermica
– pulsante d’emergenza
– interruttore generale lucchettabile
– trasformatore per circuito ausiliario 110 V.
– avviamento diretto del motore principale
GRUPPO PORTALAMA:
Una struttura sovradimensionata ed un piano in ghisa rettificato,
oltre ad un gruppo operatore innovativo evitano la creazione di vibrazioni garantendo
un’ottima qualita’ di finitura.
La regolazione in altezza su guide tonde assicura movimentazioni fluide
anche dopo anni di utilizzo.
Tutti i controlli sono sul fronte macchina in posizione facilmente accessibile ed ergonomica:
un ulteriore risparmio di tempo nella preparazione al taglio.
REGOLAZIONE INCISORE.
Il sollevamento e lo spostamento trasversale della lama incisore sono ottenuti attraverso
un sistema di leva che garantisce la totale assenza di giochi, sono cosi’ possibili
veloci posizionamenti limitando i tagli di prova.
CARRO.
Il carro deve avere sopratutto due caratteristiche: scorrevolezza e precisione, anche nel tempo.
Sulle seghe circolari serie FORMULA si applica un sistema di scorrimento esclusivo:
dei profili d’alluminio rigidi, con delle guide d’acciaio rettificate ad arco e montate tramite ribaditura, permettono precisione rettilinea di +/- 0,05 mm sull’intera lunghezza del carro.
Il risultato e’ notevole: la stessa precisione anche dopo anni di utilizzo intensivo
senza nessun tipo di manutenzione.
5 anni di garanzia.
TELAIO DI SQUADRO DI GRANDI DIMENSIONI.
Permette la squadratura di pannelli fino a 3200×3200 mm.
E’ dotato di riga completa di due battute reversibili e di rullo folle per facilitare il carico
di grandi pannelli.
Con la riga sono possibili anche tagli angolati fino a 45 gradi.
