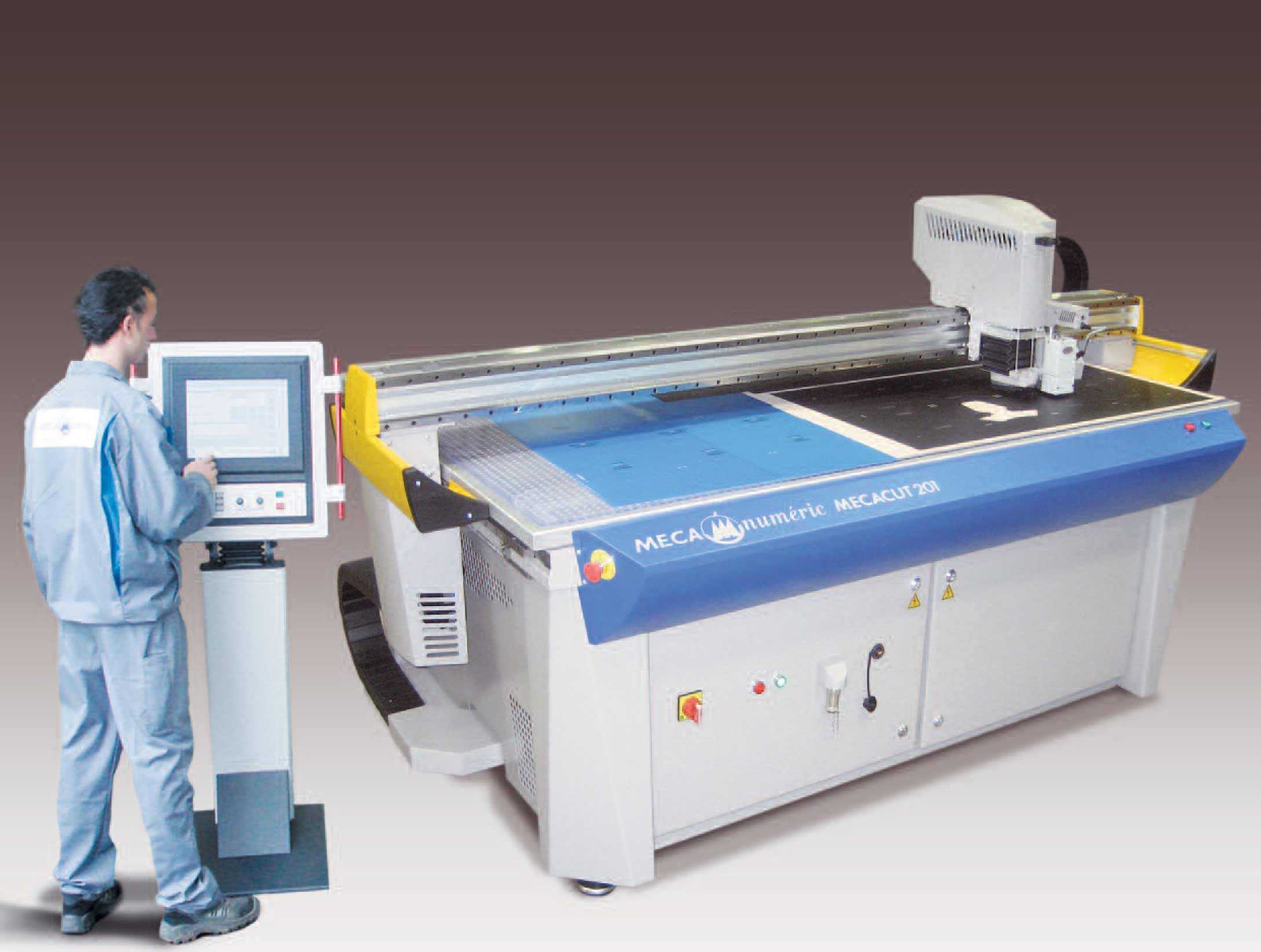

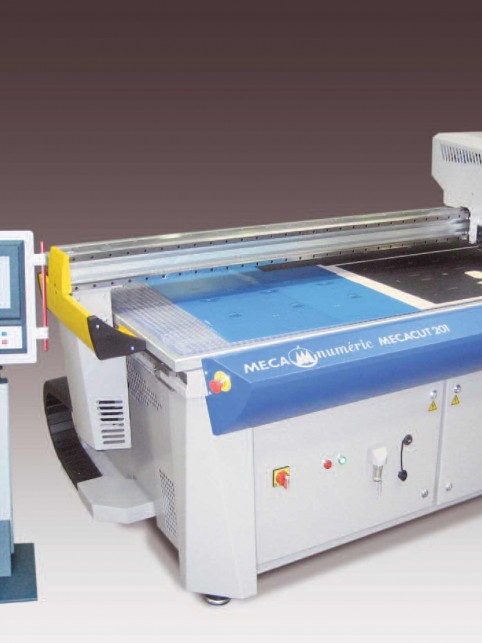

PANTOGRAFO-PLOTTER PIANO
serie MECACUT mod. MC 203 – CE

per lavorazioni di cordonatura, fustellatura e
fresatura ad alta velocita’

PANTOGRAFO-PLOTTER PIANO serie MECACUT mod. MC 203 – CE –
per lavorazioni di cordonatura, fustellatura e fresatura ad alta velocita’

CARATTERISTICHE

• Struttura in carpenteria pesante di grosso spessore
• Portale in alluminio.
• Motorizzazione Brushless sui 4 assi (X1-X2-Y-Z)
• Trasmissione tramite pignone cremagliera ad alta precisione su assi X e Y, vite senza fine su asse Z
• Trascinamento tramite guide di precisione prismatiche
• Controllo numerico MECANUMERIC CN7100, monitor tattile touch-screen da 15“, porta Ethernet, USB, disco rigido integrato. Importazione file codice ISO.
• Velocita’ di spostamento: 1000 mm/sec.
• Accelerazione: 10 ms2.
• Ripetibilita’: ± 0,05 mm.
• Risoluzione: 0,001 mm.

Struttura: Struttura in acciaio meccanosaldato di forte sezione.
Piano: Piano in composito di alluminio rettificato.
Guide: Guide prismatiche.
Trasmissione: Pignone cremagliera ad alta precisione su assi X e Y, vite senza fine su asse Z.
Motorizzazione: servomotori Brushless.

DATI TECNICI

– corsa asse X 3050 mm.
– corsa asse Y 2050 mm.
– corsa asse Z 75 mm.
– passaggio fra i montanti 2160 mm.
– passaggio sotto il portale 70 mm.
– velocita’ massima 1000 mm/sec. – 60 mt/min.
– risoluzione 0,001 mm.
– ripetibilita’ a 20° C ± 2° ± mm. 0,05
– lunghezza 3850 mm.
– larghezza 2500 mm.
– altezza 1400 mm.
– peso medio 2500 kg.
Alimentazione pneumatica: Pressione 6 bar / Erogazione 6 m.c./h
Alimentazione elettrica 400 V trifase 50 Hz + terra / Potenza installata in base alle configurazioni

CONTROLLO NUMERICO

• Controllo numerico MECANUMERIC CN 7100 con monitor touch-screen da 15 pollici.
• Disco rigido integrato, porta Ethernet, USB.
• Importazione file in codice ISO.

OPZIONI ED ACCESSORI

Piano aspirante
Turbine, potenza 2,2 kW: n. 4 / numero di zone: 8
Turbine, potenza 5,5 kW: n. 2 / numero di zone: 8
Sistema OPTISCOUT® incluso di software di base
Sistema GRAFITRONIKS® con proiettore incluso
Videocamera ICUT®
M2TH – testa multiutensile a 2 supporti
THVB – testa oscillante per il taglio di materiali leggeri con spessore fino a 15 mm.
THC – testa tangenziale per taglio di materiali morbidi fino a 1,5 mm.
THR – testa tangenziale per cordonatura
Naso aspirante per fresatura
Zona di aspirazione a selezione automatica
Svolgitore per materiali in bobina
Sistema di microlubrificazione
Cambio utensile automatico a 6 postazioni per mandrini di fresatura
AIRGEL (raffreddamento utensile con aria gelata)
