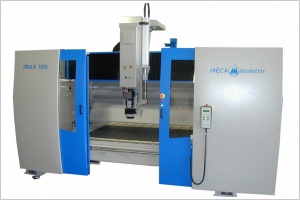

FRESATRICE serie TRIAX-fissa mod. TR-1016 CE

Fresatrice serie TRIAX-fissa
mod. TR-1016 CE – Risoluzione: 0,001 mm.

DESCRIZIONE

Struttura: in acciaio mecanosaldato di forte sezione
Piano: Struttura fissa e piano mobile
Guide: Guide prismatiche installate su binari rettificati.
Trasmissioni: Vite senza fine sui 3 assi
Motorizzazione: servo-motori Brushless

APPLICAZIONI

Basso rilievi in legno naturale lavorati in 3D
Incisione 3D
Incisione di circuiti stampati
Prototipazione rapida in resina
Modello di fonderia per pezzi tecnici
Pezzi per applicazioni PLV realizzati con fresatura
Lavorazioni 3D di stampi in alluminio
Lavorazioni di modelli in 3D
Lavorazione di pezzi tecnici in alluminio

ATTREZZATURA OTTIMIZZATA PER LA LAVORAZIONE DEI SEGUENTI MATERIALI:

. Alluminio
. Resine sintetiche
. Acciai
. Ottone e leghe del rame
. Plastiche e compositi
. Grafite

CARATTERISTICHE

– velocita’ di avanzamento in rapido: da 12 a 30 mt/min.
– precisione di riposizionamento: 0,02 mm.
– risoluzione: 0,001 mm.
– accelerazione: da 1 a 3 mt/sec. in base al controllo numerico installato.
– motorizzazione: servomotori Brushless
– trasmissione: vite senza fine e cuscinetti a ricircolo di sfere.

DATI TECNICI

– corsa asse X mm. 1060
– corsa asse Y mm. 1610
– corsa asse Z 600 mm.
– velocita’ assi X-Y 500 mm/sec
– passaggio tra i montanti mm. 2260
– passaggio sotto il portale (standard/opzione) 810 mm.
– risoluzione in mm. 0,001
– ripetibilita’ in mm. a 20° C ± 2° ± 0,02
– lunghezza 2600 mm.
– larghezza 3700 mm.
– altezza 3000 mm.
– peso medio kg. 3900

ALIMENTAZIONE

Alimentazione pneumatica – Pressione: 6 bar / Erogazione da 6 a 40 mc/h
Alimentazione elettrica 400 V trifase 50 Hz + terra – Potenza in base alle configurazioni

CONTROLLO NUMERICO

– Controllo MECANUMERIC CN7000 ISO con disco fisso di 40 Gb, MHI su tastiera mobile con schermo 15 pollici tattile, inserimento dati con collegamento Ethernet o controllo numerico SIEMENS SINUMErIK 840DI in opzione

OPZIONI ED ACCESSORI

– IV250 (1 pompa a vuoto 250 m3/h 4,5 kW)
– 2V250 (2 pompe a vuoto 250 m3/h 4,5 kW)
– LUB G640 (Raffreddamento utensile – vaporizzazione olio solubile 6 litri/h)
– AIRGEL (Raffreddamento utensile con aria congelata)
– ASP (Aspiratore di trucioli professionale da 4 o 7.5 kW)
– ASPCYCL (pre-filtraggio ciclonico + serbatoio 100 litri)
– Cambio utensile automatico rotativo con magazzino da 4-6-8-10 utensili
– Z500 (portale sopra elevato, corsa Z: 500 mm.)
– 4° asse rotativo e contropunta
