Descrizione

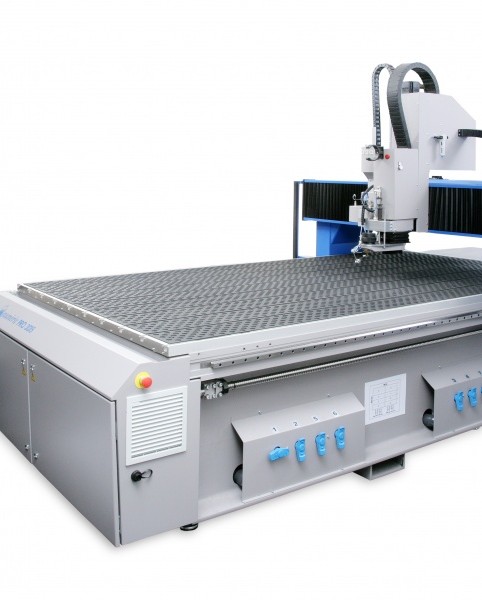

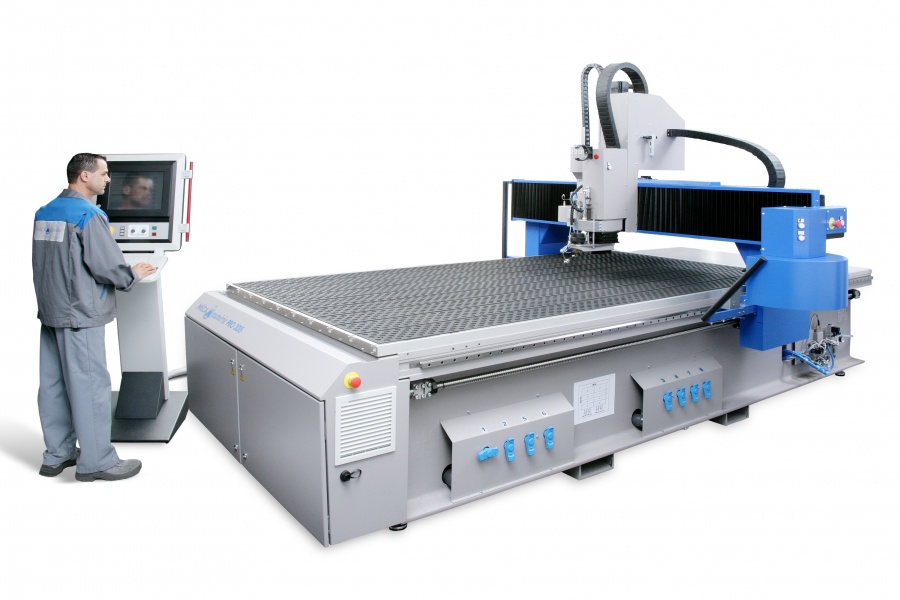

FRESATRICE serie MECAPRO mod. MPR-4020 CE

Fresatrice serie MECAPRO
mod. MPR-4020 CE – Velocita’ max. 500 mm./sec.

DESCRIZIONE

Struttura: telaio e portale mobile in acciaio mecanosaldato di forte sezione
Piano: piano fisso in alluminio con rivestimento martire.
Guide: Guide prismatiche.
Trasmissioni: Vite senza fine su tutti gli assi con doppia vite senza fine per l’asse X.
Escluso MPr 6020, che ha una trasmissione effettuata con doppia cremagliera sull’asse X e vite senza fine su assi Y e Z.
Motorizzazione: 3 motori Brushless da 750 W (X1, X2, Y) + 1 da 300 W (Z). Naso aspirante a comando pneumatico.

CARATTERISTICHE

– velocita’ massima: 417 mm/sec. su X, Y e 250 mm/sec. su asse Z.
– ripetibilita’: ± 0,025 mm.
– precisione assoluta: ± 0,04 mm ad ogni metro (dopo linearizzazione)
– risoluzione: 0,0006 mm.
– accelerazione: da 0,08 a 1,5 mt/sec.
– motorizzazione: servomotori Brushless 750 W su X e Y, 300 W su asse Z.
– trasmissione: doppia vite senza fine D. 32 mm. su assi X1 e X2; vite senza fine D. 25 mm. su assi Y e Z.
– guide: binari rettificati, guide prismatiche e cuscinetti precaricati a ricircolo di sfere (STAR o REXROTH).
– telaio e portale: in acciaio meccano-saldato e stabilizzato.

DATI TECNICI

– corsa asse X mm. 6050
– corsa asse Y mm. 2020
– corsa asse Z (standard/opzione) 250/400 mm.
– passaggio tra i montanti mm. 2200
– passaggio sotto il portale (standard/opzione) 260/405 mm.
– velocita’ max. 500 mm./sec.
– risoluzione in mm. 0,001
– ripetibilita’ a 20°C in mm. ±2° ± 0,075
– comando numerico CN 7000
– lunghezza pompe non comprese 7630 mm.
– larghezza (CH6S/CH6R) 2885/2980 mm.
– altezza con Z 250 2090/2250 mm.
– peso medio kg. 7500

ALIMENTAZIONE

Alimentazione pneumatica – Pressione: 6 bar / Erogazione da 6 a 40 mc/h
Alimentazione elettrica 400 V trifase 50 Hz + terra – da 20 a 45 A – Potenza in base alle configurazioni

CONTROLLO NUMERICO

– Controllo MECANUMERIC CN7000 ISO con disco fisso di 40 Gb.
– MHI su tastiera mobile con schermo 15 pollici tattile.
– Inserimento dati con collegamento Ethernet o controllo numerico SIEMENS SINUMERIK 840DI in opzione.
– Porta USB.

OPZIONI ED ACCESSORI

– Piano aspirante VACT36 (3 pompe a turbina – 4.3 kW)
– Piano aspirante VACT310 (3 pompe a turbina – 7.5 kW)
– 3V250 (3 pompe a vuoto, 250 mc/h)
– LUB 2/6 (Raffreddamento utensile – vaporizzazione olio solubile)
– AIRGEL (Raffreddamento utensile con aria congelata)
– ASP (Aspiratore di trucioli professionale da 2.2 / 4 o 7.5 kW)
– Cambio utensile automatico rotativo a 6 postazioni – statico 6/12 postazioni
– KCF / KSD (Testa per taglio con lama flottante o tangenziale)
– I.CUT / GTK / OPTISCOUT (Visione di individuazione con camera)
– Testa multi utensile per taglio con lama tangenziale fissa o vibrante e cordonatura
– FLOTZ rilievo automatico di superficie del materiale
