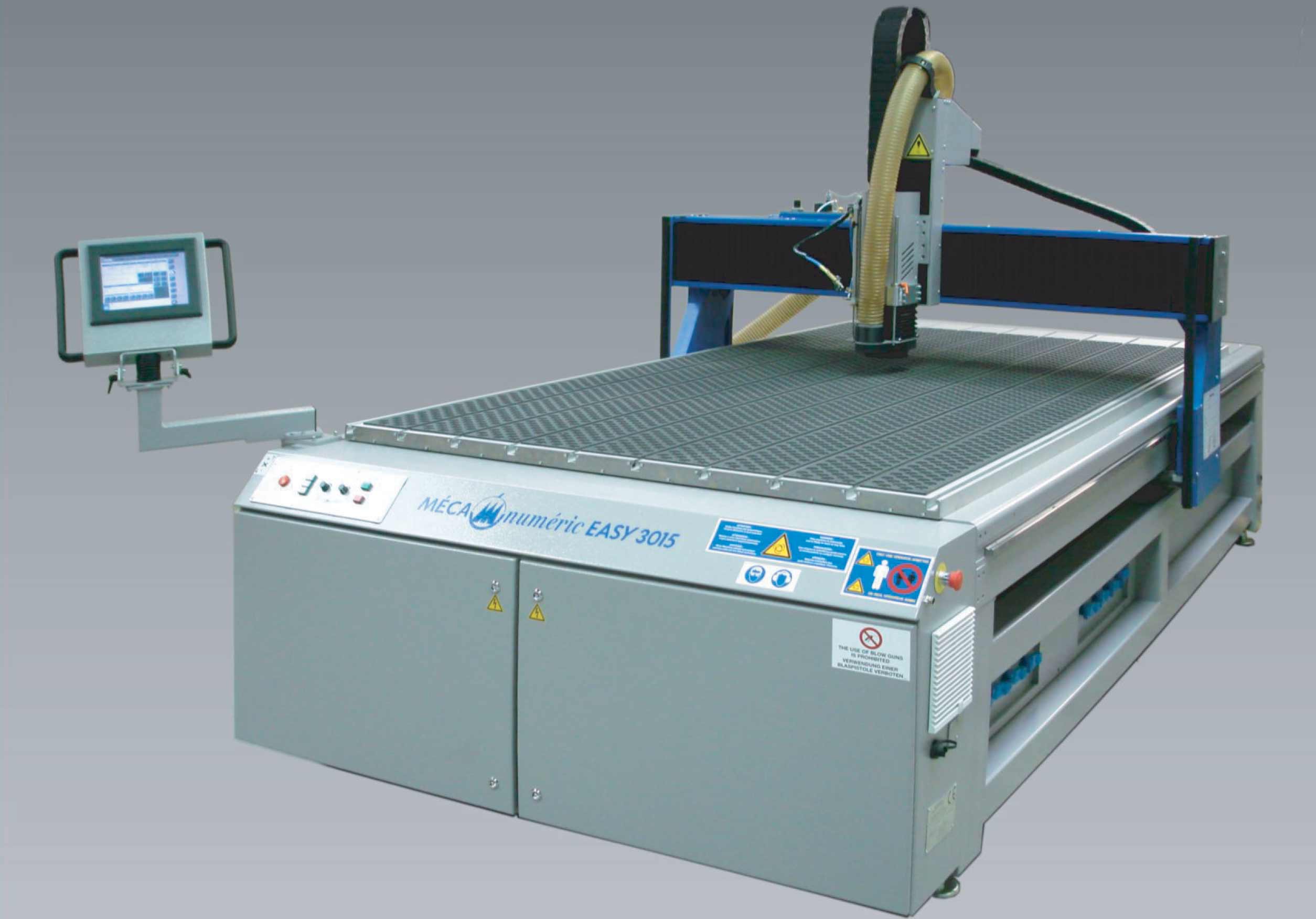

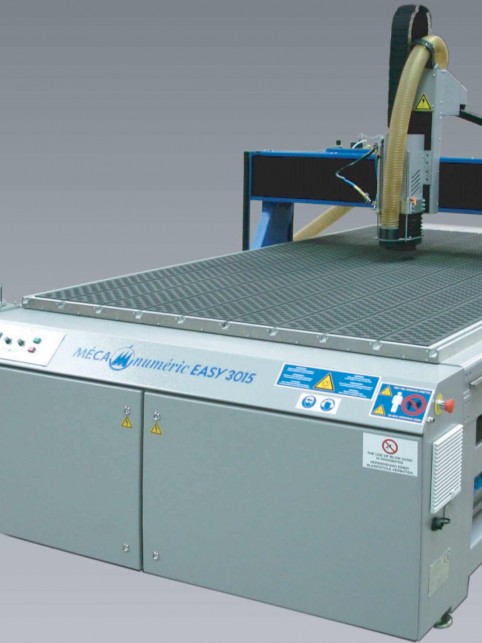

FRESATRICE serie MECAEASY mod. ME-3020 CE

FRESATRICE serie MECAEASY
mod. ME-3020 CE – Velocita’ max. 300 mm./sec.

DESCRIZIONE

Struttura: telaio e portale mobile in acciaio mecanosaldato
Piano: piano fisso in profilato di alluminio di forte sezione
Guida: binari rettificati e pattini precaricati a circolazione di sfere
Trasmissioni: vite a sfere di precisione sui 3 assi
Motorizzazione: servo-motori “brushless” potenza 750 W

Mecaeasy è composta da 6 modelli con formati 1500×3000 mm., 2000×3000 mm.
Questi modelli si dividono in 4 categorie dedicate:
BASIC
ENTRY
ATC
DGP
. La gamma DGP, “Digital Printing Solutions”, viene equipaggiata, oltre che con mandrini di fresatura professionali, anche con un gruppo testa multifunzione che consente l’installazione di Teste vibranti, Tangenziali e lettori ottici per il taglio di materiali stampati. Una nuova soluzione alla portata di tutti.

DATI TECNICI

– corsa asse X mm. 3050
– corsa asse Y mm. 2050
– corsa asse Z mm. 200
– passaggio tra i montanti mm. 2300
– passaggio sotto il portico mm. 210
– velocita’ max. 300 mm./sec.
– risoluzione in mm. 0,0015
– ripetibilita’ a 20°C in mm. 0,05
– comando numerico CN 7000
– interfaccia: schermo tattile 10,4
– ingombro mm. 150 x 2540 x 2100
– peso kg. 2450

VERSIONE BASIC

Elettromandrino 2,2 kW – 24000 giri/min.
Misuratore lunghezza utensile
Piano a depressione 2 turbine 2,2 kW – 8 zone
Alimentazione elettrica media 1 x 230V
Intensita’ media 25A

VERSIONE ENTRY

Elettromandrino 4,2 kW – 24000 giri/min.
Misuratore lunghezza utensile
Piano a depressione 2 turbine 2,2 kW – 8 zone
Bocca aspirante automatica
Certificazione CE
Alimentazione elettrica media 3 x 400V
Intensita’ media 3 x 25A

VERSIONE ATC

Elettromandrino ATC 2,5 kW – 24000 giri/min.
Cambio automatico utensile con magazzino statico a 6 utensili ISO25
Misuratore lunghezza utensile
Piano a depressione 2 turbine 2,2 kW – 8 zone
Bocca aspirante automatica
Certificazione CE
Alimentazione elettrica media 3 x 400V
Intensita’ media 3 x 25A

VERSIONE DGP

Elettromandrino 4,2 kW – 24000 giri/min.
Misuratore lunghezza utensile
Piano a depressione 2 turbine 2,2 kW – 8 zone
Bocca aspirante automatica
2° testa per utensile a controllo tangenziale
Certificazione CE
Alimentazione elettrica media 3 x 400V
Intensita’ media 3 x 25A

ACCESSORI

LUB 2 – sistema di raffreddamento utensile
Bocca aspirante automatica
ASP 22 – aspiratore industriale per trucioli 2.2 kW (HP 3)
Cuffia protezione magazzino utensili
Macchina fotografica OPTISCOUT e software di registrazione
Coltello vibrante tangenziale per taglio materiali leggeri
Coltello tangenziale per taglio materiali fini e rigidi
Coltello tangenziale per taglio materiali leggeri a 45°
Coltello tangenziale per taglio a disco coltello materiali molto fini (tessili, carta …)
Utensile tangenziale per mola scanalatura a V
