Descrizione

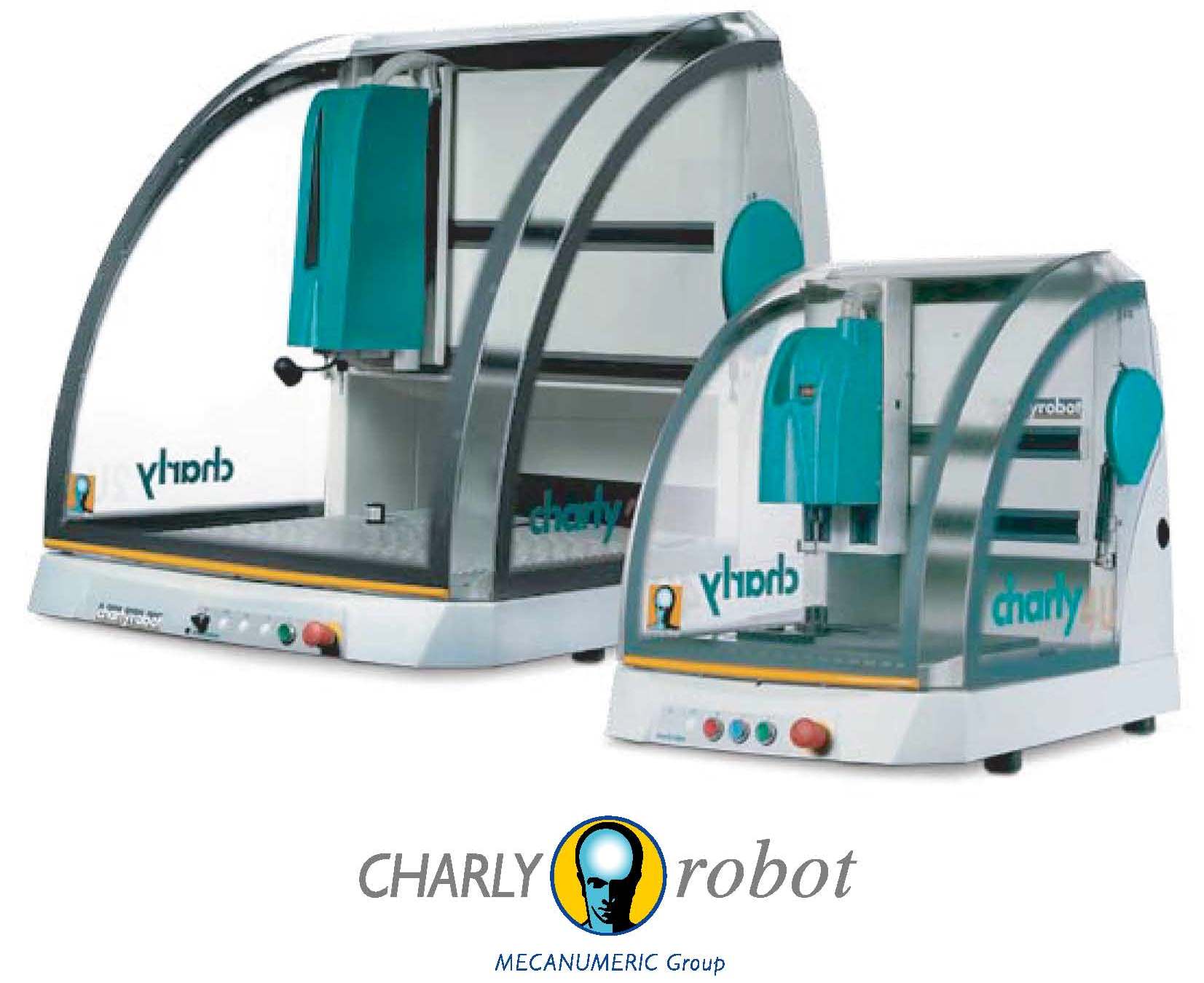

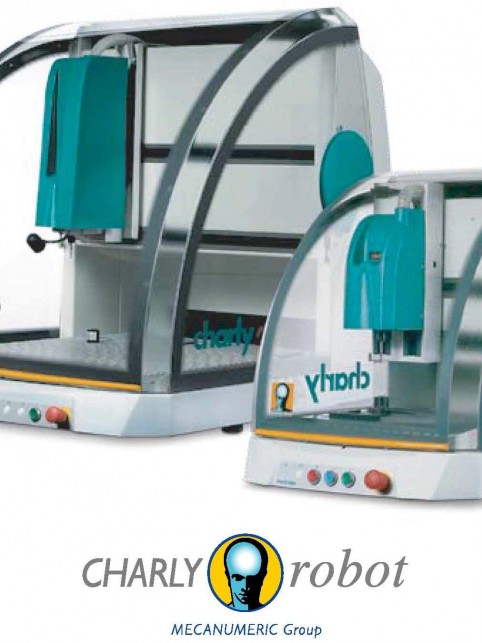

FRESATRICE 3D COMPATTA mod. CHARLY 4U – CE

FRESATRICE 3D COMPATTA
mod. CHARLY 4U – CE – Velocita’ max. 100 mm./sec.

Economicita’, semplicita’ d’uso, lavorazioni di altissima qualita’ e design innovativo.

Aggiungendo la rigidita’ di una struttura in acciaio, una corsa in Z di 160 mm.
e numerose altre opzioni, Charlyrobot continua ad affermarsi nella sua posizione di leader
nel mercato delle mini macchine fresatrici.

Struttura: Struttura in acciaio e alluminio.
Trasmissione: Tramite vite senza fine centrale e guide prismatiche.
Motorizzazione: Passo/passo.
Elettronica: Charlyrobot CNR3 a 3 o 5 assi interpolati.

DATI TECNICI

– corsa asse X mm. 310
– corsa asse Y mm. 220
– corsa asse Z mm. 160
– dimensioni tavola 375×320 mm.
– passaggio tra i montanti mm. 450
– passaggio sotto il portico mm. 115
– passaggio sotto il mandrino (1,1 kW) 165 mm.
– velocita’ max. 100 mm./sec.
– risoluzione in mm. 0,003
– ripetibilita’ a 20°C ± 2° in mm. 0,02
– lunghezza 620 mm.
– larghezza 850 mm.
– altezza 730 mm.
– peso medio 81 kg.

Alimentazione pneumatica – Pressione: 6 bar / Erogazione da 6 a 40 mc/h
Alimentazione elettrica 220 V monofase 50 Hz + terra – Potenza in base alle configurazioni

OPZIONI

• 4° Asse rotativo.
• Microlubrificazione.
• Sistema di raffreddamento utensile tramite aria.
• Morsa autocentrante.
• Naso aspirante.
• Aspiratore per truciolo.
• Protezione antipolvere rinforzata su CNC, per componenti elettrici.
• Piani aspiranti.
• Motorizzazione Brushless.

SICUREZZE

• Carenatura integrale di protezione.
• Arresti di emergenza.
• Blocco rotazione mandrino con copertura aperta.
• Direttiva macchine europea.
