Descrizione

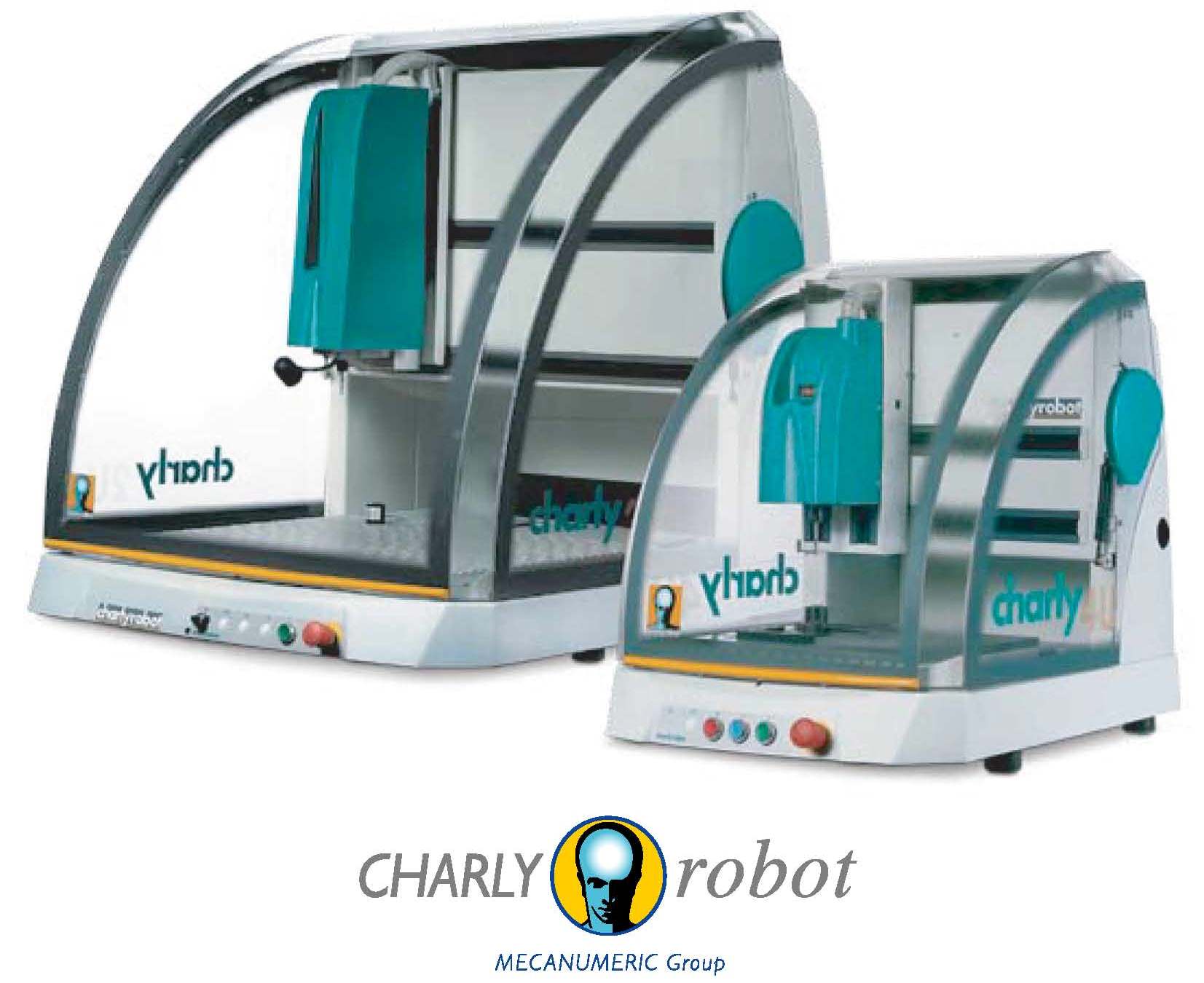

FRESATRICE 3D COMPATTA mod. CHARLY 2U – CE

FRESATRICE 3D COMPATTA
mod. CHARLY 2U – CE – Velocita’ max. 100 mm./sec.

Il mini centro di fresatura in formato A2

Produrre con Charly2U significa beneficiare della superficie di lavoro formato A2,
un’impressionante corsa massima in Z ed una velocita’ di avanzamento fino a 100 mm/s.
Ma significa possibilita’ di lavorare diversi tipi di metalli, quali alluminio e rame,
ad un costo molto contenuto.

Struttura: Struttura in acciaio e alluminio.
Trasmissione: Tramite vite senza fine centrale e guide prismatiche.
Motorizzazione: Passo/passo.
Elettronica: Charlyrobot CNR3 a 3 o 5 assi interpolati.

DATI TECNICI

– corsa asse X mm. 600
– corsa asse Y mm. 420
– corsa asse Z mm. 280
– dimensioni tavola 640×680 mm.
– passaggio tra i montanti mm. 810
– passaggio sotto il portico mm. 250
– passaggio sotto il mandrino (1,1 kW) 285 mm.
– velocita’ max. 100 mm./sec.
– risoluzione in mm. 0,003
– ripetibilita’ a 20°C ± 2° in mm. 0,02
– lunghezza 985 mm.
– larghezza 1300 mm.
– altezza 1070 mm.
– peso medio 170 kg.

Alimentazione pneumatica – Pressione: 6 bar / Erogazione da 6 a 40 mc/h
Alimentazione elettrica 220 V monofase 50 Hz + terra – Potenza in base alle configurazioni

OPZIONI

• 4° Asse rotativo.
• Microlubrificazione.
• Sistema di raffreddamento utensile tramite aria.
• Morsa autocentrante.
• Naso aspirante.
• Aspiratore per truciolo.
• Protezione antipolvere rinforzata su CNC, per componenti elettrici.
• Piani aspiranti.
• Motorizzazione Brushless.

SICUREZZE

• Carenatura integrale di protezione.
• Arresti di emergenza.
• Blocco rotazione mandrino con copertura aperta.
• Direttiva macchine europea.
