Descrizione

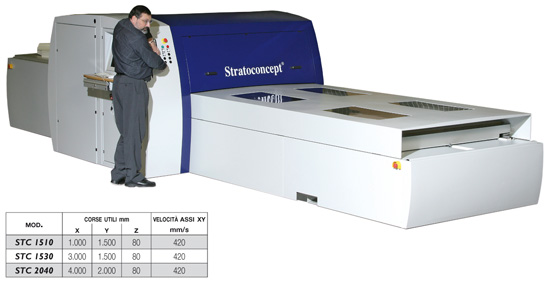

MACCHINA PER PROTOTIPAZIONE RAPIDA
serie STRATOCONCEPT – CE
La Macchina per Prototipazione Rapida serie STRATOCONCEPT – CE
e’ un’unita’ produttiva per la prototipazione rapida che,
abbinata ad un moderno sistema di scannerizzazione 3D, permette la
realizzazione mediante stratificazione di modelli, anche in grande scala,
su svariati materiali quali legno e derivati, resine, schiumati e leghe leggere.
Attrezzatura ottimizzata per la realizzazione di
pezzi di grandi dimensioni in numerosi settori:
– Modellismo
– Fonderie
– Stampi ed utensileria rapida
– Architettura
– Termoformatura
– Design
– Fabbricazione boccette
– Pubblicita’ a mezzo oggetti
E possono realizzare pezzi su materiali molto vari:
– Plastica in piastre rigide (PMMA-PC-PS-PVC-ABS..)
– Plastiche espanse
– Schiume rigide (PU- PS-…)
– Schiume semi-rigide (KAPA line®,…)
– Legno e derivati
– Resine poliestere e resine speciali per modellatori
– Leghe leggere a base alluminio o a base rame
Questa attrezzatura e’ utilizzabile soltanto associata
al software STRATOCONCEPT PRO® Version 3 e superiori di CIRTES.
TECNOLOGIA
– Struttura cinematica a piano mobile e portale fisso.
– Telaio monoblocco in acciaio meccanosaldato
– Portale mobile in alluminio meccanosaldato
– Piano a depressione in alluminio speciale o composito
– Mantiene le piastre con il vuoto generato da turbine a canale laterale,
sia da pome a vuoto a beccuccio.
– Selezione automatica delle zone pe elettro-valvole.
– Battute di fissaggio piastre retrattili automaticamente.
– Sistema di fissaggio automatico al ritorno con battute di ritorno retrattili.
– Motorizzazione con servomotori AC Brushless sui 3 assi (X-Y-Z)
– Trasmissione a vite a sfere su tutti gli assi
– Guide con binari rettificati e pattini pre-caricati a circolazione di sfere
– Controllo numerico MECANUMERIC CN7000 con schermo tattile 15 pollici,
HD integrato, porta Ethernet, porta USB. Importazione schede in codice ISO
– Centrale d’aspirazione trucioli integrata
– Lubrificazione automatica integrata
– Attrezzatura completamente carenata
– Numerosi elettro-mandrini disponibili
CARATTERISTICHE PRINCIPALI
– Velocita’ max.: 400 mm/sec
– Accelerazione: 0.8 ms²
– Ripetibilita’ : +/-0.025 mm.
– Risoluzione: 0.001 mm.
MODELLI DISPONIBILI
– STR1510 corsa utile X mm. 1020 / corsa utile Y mm. 1520 / corsa utile/passaggio Z: mm. 120/80
– STR1530 corsa utile X mm. 3020 / corsa utile Y mm. 1520 / corsa utile/passaggio Z: mm. 120/80
– STR2040 corsa utile X mm. 4020 / corsa utile Y mm. 2020 / corsa utile/passaggio Z: mm. 120/80
OPZIONI
– Aspirazione trucioli con vasta scelta di gruppi aspiranti industriali
– Diverse piastre a depressione
– Magazzino utensili su piano (capacita’ 6 coni) con captatore lunghezza utensili
– Sistema lubrificazione utensile / Sistema raffreddamento utensile/materia
– Zone di aspirazione a selezione automatica pilotata dal controllo numerico
– Controllo numerico SIEMENS SINUMERIK® 840 DI e servomotori SIEMENS
– Battute di fissaggio retrattili
