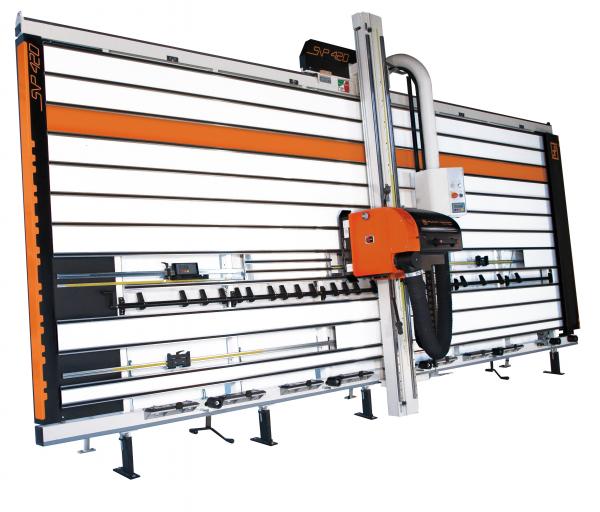

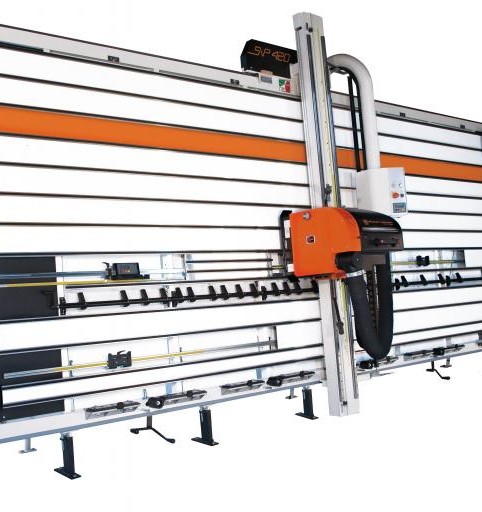

SCIE A’ PANNEAUX VERTICALE mod. SVP/420-A – Normes CE
Version table mouvante automatique pneumatique et Dispositif roues enlevables. Coupe mm. 4200×2200. Groupe graveur avec 2 lames couples
SCIE A’ PANNEAUX VERTICALE mod. SVP/420-A – Normes CE
Pour la coupe de panneaux soit en vertical soit en horizontale. Chassis completement soude’,
avec table d’appui des panneaux constitue’ par profiles en aluminium avec listes en PVC,
mouvable automatiquement pour eviter le contact avec la lame pendant les coupes horizontaux.
Soutiens inferieurs en aluminium, avec plaques en polizene, avec roues intermediaires
caches pour faciliter le glissement des panneaux.
Deplacement automatique du montant et du chariot pour les coupes horizontaux et verticaux;
cettes dernieres sont fermes au chassis en 5 points de blocage.
Entree et retour automatique du groupe lame avec la possibilite’ de choisir l’arret
du groupe lame a’ la fin du cycle ou le retour au point initial
– Vitesses d’avancement differentiees: 12-24 mt/1′
– Glissement du chariot/groupe tete sur 2 guides lineaires
– Groupe graveur avec 2 lames couples diam. mm. 80 avec moteur independent CV 0,25 a’ insertion mecanique
– Table mouvante automatique: PNEUMATIQUE.
– Version a’ mur
– Dispositif tournant pour le soutien de pieces petites.
– N. 4 positionneurs mecaniques pour les coupes horizontaux.
– N. 2 Battants pour coupes verticaux.
– Dispositif roues levables, pour le glissement des panneaux.
– Appoui coulissant pour pieces etraites
– Moteur AUTOFREINANT.
– Carter sur groupe tete et chariot
– Dispositifs de surete’, niveau du bruit, clefs de service et manuel d’instructions.
DONNEES TECHNIQUES
Max. longueur de coupe mm. 4200
Max. hauteur de coupe verticale mm. 2200
Max. hauteur de coupe horizontale mm. 2080
Max. epaisseur de coupe mm. 60
Puissance du moteur CV 6
Diametre lame mm. 250
Vitesse lame 5300 t/min.
Voltage 380-400/50 (Disponons aussi de voltages specials)
Dimensions encombrement mm. 5600x1700x3150 (h)
Dimensions emballage:
– Emballage montant mm. 3100x1130x1150 (h) / Poids kg. 500
– Emballage chassis mm. 5610x220x2350 (h) / Poids kg. 495
SUR DEMANDE NOUS EFFECTUONS AUSSI SERVICE DE MONTAGE PAR NOS TECHNICIENS.
